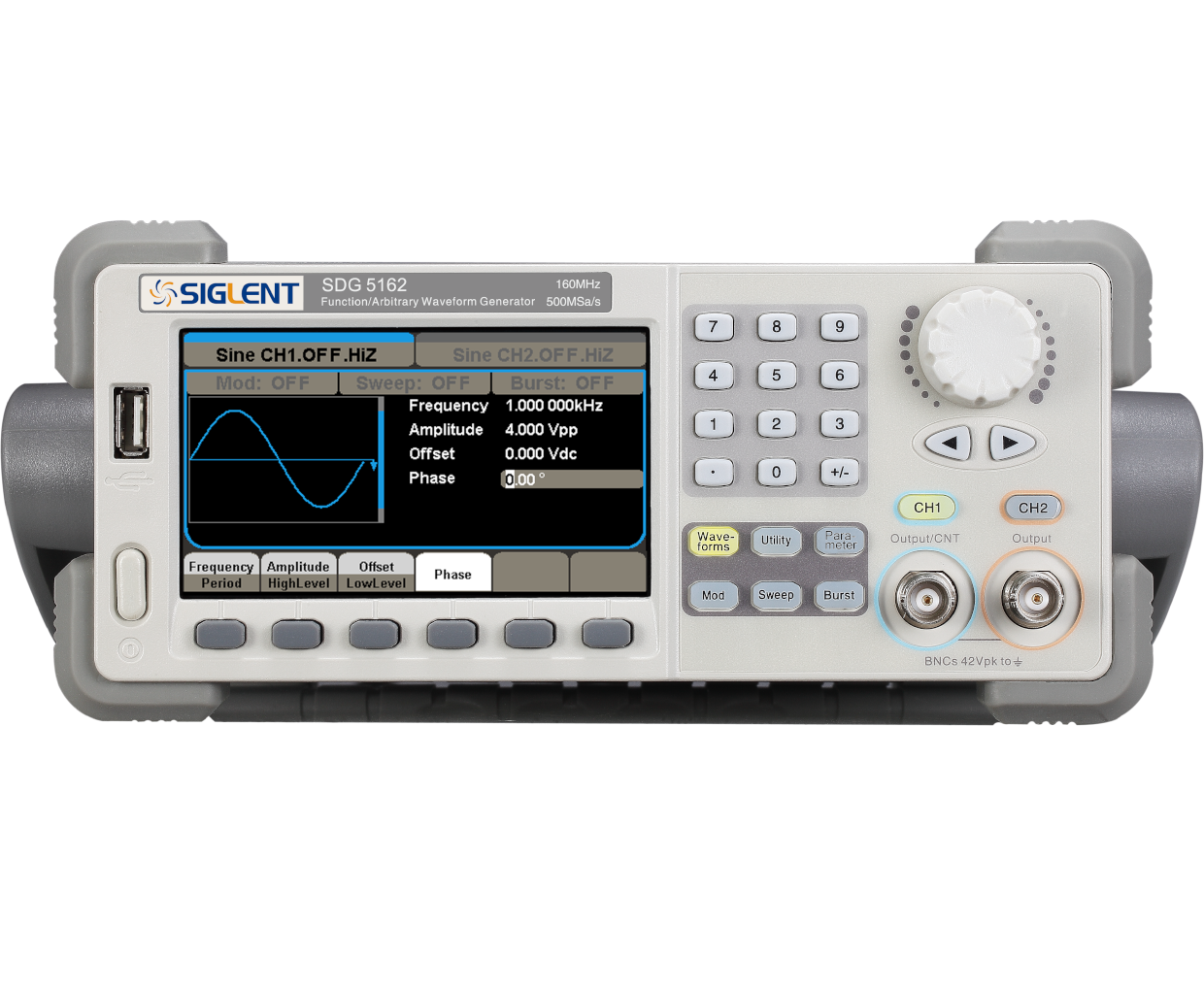

SDG5000系列函数/任意波形发生器(已停产)
主要特性
  • 等性能双通道隔离输出
  • 最大输出频率160 MHz
  • 500 MSa/s采样率,14 bit 垂直分辨率
  • 可变上升/下降时间,脉宽精细可调

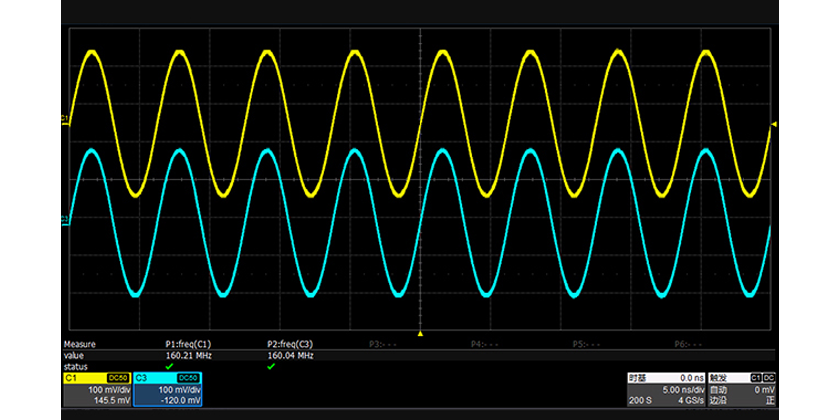

卓越的通道性能
SDG5000具有等性能隔离双通道,信号保真度高等特点:

· 最大频率160 MHz。
· 高频下,大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低,信噪比高
卓越的通道性能
SDG5000具有等性能隔离双通道,信号保真度高等特点:

· 最大频率160 MHz。
· 高频下,大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低,信噪比高

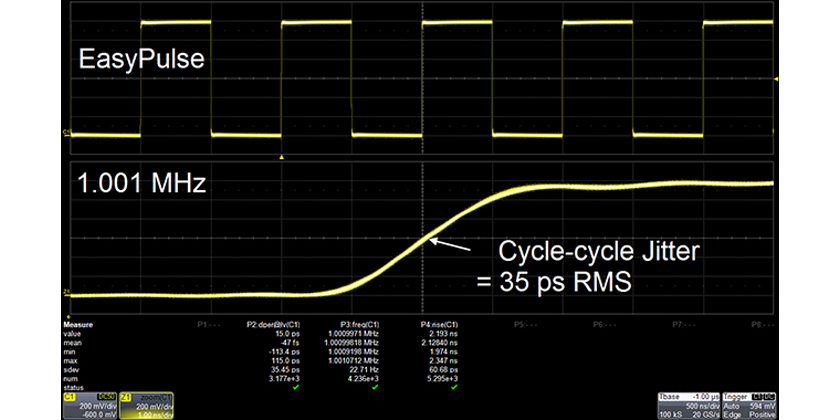

创新的EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达40 MHz
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调,最小可达6 ns
· 占空比低至0.0001%
· 低抖动
创新的EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达40 MHz
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调,最小可达6 ns
· 占空比低至0.0001%
· 低抖动

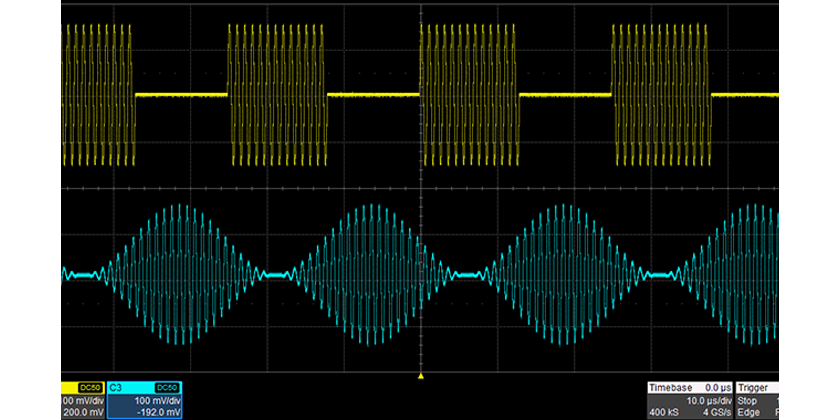

复杂信号生成能力
SDG5000具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
复杂信号生成能力
SDG5000具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
任意波形输出
· 16 kpts和512 kpts两种任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件,可以使用标准波形(Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC)以及手动,直线,坐标,公式来创建任意波形,满足客户需求。
任意波形输出
· 16 kpts和512 kpts两种任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件,可以使用标准波形(Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC)以及手动,直线,坐标,公式来创建任意波形,满足客户需求。

规格参数
带宽 80 MHz、110 MHz、120 MHz、160 MHz
采样率 500 MSa/s(2X内槽)
通道数 2
任意波长度 CH1: 16 kpts CH2: 512 kpts
频率分辨率 1 μHz
垂直分辨率 14 bit
接口 标准 : USB Host, USB Device
选件 : GPIB (IEEE-488 )
显示 4.3 英寸TFT液晶显示屏
调制功能 AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM、Sweep、Burst
波形           正弦波、方波、三角波、脉冲波、高斯白噪声、直流、 任意波
尺寸 宽×高×深=261 mm×105 mm×344 mm
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG5162(停产)
160 MHz
500 MSa/s
14 bit
CH1:16Kpts,CH2:512Kpts
2
¥ 7,780
SDG5122(停产)
120 MHz
500 MSa/s
14 bit
CH1:16Kpts,CH2:512Kpts
2
¥ 6,780
SDG5112(停产)
110 MHz
500 MSa/s
14 bit
CH1:16Kpts,CH2:512Kpts
2
¥ 5,680
SDG5082(停产)
80 MHz
500 MSa/s
14 bit
CH1:16Kpts,CH2:512Kpts
2
