SNA5000X-E 벡터 네트워크 분석기는 SNA5000 시리즈에서 비용 효율적인 보급형 소형 모델로서, SNA5000A 제품군의 핵심 성능 아키텍처를 유지하면서 벡터 네트워크 분석의 기본에 초점을 맞춘 제품입니다. 9kHz~6.5GHz의 주파수 범위를 지원하고 1Hz의 주파수 분해능을 제공하며, 1Hz~10MHz의 조절 가능한 IF 대역폭과 –40dBm~+10dBm의 출력 전력, 일반적으로 125dB의 동적 범위를 제공합니다. 이를 통해 R&D, 교육, 생산, 품질 검사 분야에서 안정적이고 정확한 측정을 지원하며, 경제적인 올인원 솔루션으로 전문적인 RF 측정 성능과 지능형 조작 기능을 제공합니다.
주요 특징
주파수 범위: 9kHz~6.5GHz
IFBW 범위: 1Hz~10MHz
동적 범위: 125dB(일반)
출력 레벨 설정 범위: -40dBm~+10dBm
OCXO 및 표준 Bias-Tee
포트 2개: 스펙트럼 분석, 시간 영역, 확장된 시간 영역
깊이 12.6cm의 콤팩트한 본체, <5.4kg 미만의 경량 설계
제품 장점
고급 분석 기능
SNA5000X-E는 통합 시간-영역 분석, 향상된 시간-영역 분석, 스펙트럼 분석 기능과 함께 포괄적인 S-파라미터 및 차동 측정을 지원합니다. 엔지니어들은 이러한 기능을 사용하여 주파수 영역 특성을 평가하고, 임피던스 불연속을 분석하여 테스트 대상 기기 내에서 결함을 빠르게 찾아낼 수 있습니다. 아이 다이어그램이 내장되어 있어 고속 신호 무결성 분석을 지원하기 때문에 개발 중에 디버깅 효율을 높일 수 있습니다.

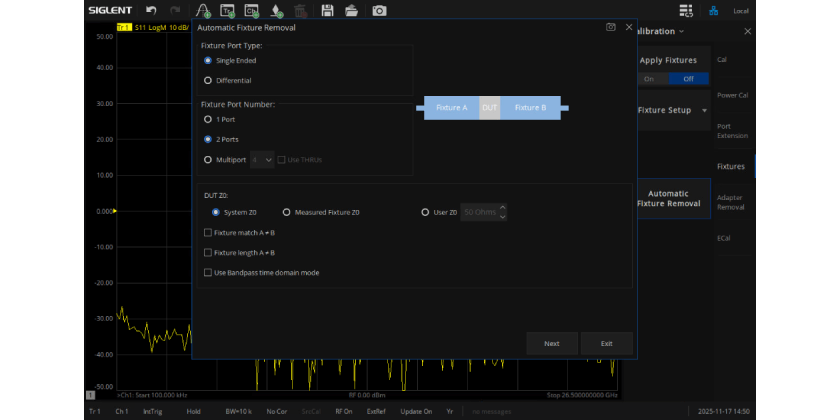

픽스처 오차 보정
RF 테스트에서 흔히 발생하는 픽스처로 인한 측정 오차 문제를 해결하기 위해 SNA5000X-E에는 자동 픽스처 제거, 포트 확장, 디임베딩, 임피던스 변환 기능이 포함되어 있습니다. 이러한 도구는 케이블 지연 및 손실을 효과적으로 보상하여 시스템 오차를 최소화하고 측정 결과의 높은 신뢰도를 보장합니다.

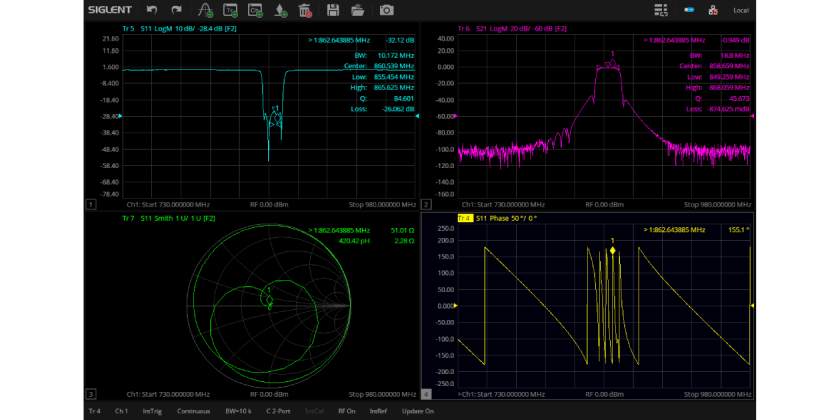

콤팩트하고 사용하기 쉬운 디자인
현대적인 연구실과 생산 라인을 위해 설계된 SNA5000X-E는 기기 깊이가 단 12.6cm이고 무게가 5.4kg 미만인 콤팩트한 설계를 갖추고 있습니다. 이는 기존 네트워크 분석기보다 작업 공간을 훨씬 적게 차지합니다. 이 기기에 탑재된 12.1인치 터치스크린은 멀티 윈도우 디스플레이와 다양한 데이터 형식을 지원하므로 조작이 쉽고 효율적입니다.
자동화 및 생산 테스트
생산 및 자동화 테스트 환경에서 SNA5000X-E는 원클릭 필터 특성 분석을 통해 삽입 손실과 대역폭 같은 주요 매개변수를 바로 가져올 수 있습니다. SCPI와 WebServer를 통해 사용자 지정 수식 연산 및 원격 제어도 지원하므로 자동화된 시스템과 원활하게 통합할 수 있어 테스트 워크플로를 표준화하고 간소화하는 데 도움이 됩니다.
Bug Fixes:
1. Fixed issue with Reverse Response Thru Calibration.
2. Fixed issue with log dialog.
3. Fixed issue with recalling state file by SCPI.
4. Fixed issue with abnormal power of SA function under specific conditions.
