Windows 운영 체제에서 실행되는 전문가용 시간 영역 신호 분석 및 오실로스코프 제어 소프트웨어인 SigScopeLab 소프트웨어는 SDS 고급 오실로스코프와 유사한 사용자 상호작용 인터페이스를 제공하여 물리적 장비에서 분리해야 하는 불편이 없으며, 다양한 멀티윈도우 디스플레이 모드를 선택할 수 있고, 각 메모리 파형의 수평 시간축을 개별적으로 조정할 수 있어 여러 파형의 세부사항을 보다 선명하게 관찰할 수 있습니다. 온라인 상에서 오실로스코프 획득을 제어하고 PC에서 분석할 파형 데이터를 획득할 수 있는 것은 물론 PC에서 파형 데이터를 오프라인에서 분석하는 것도 가능해 분석 속도를 효과적으로 높이고 엔지니어들의 테스트 반복성과 신뢰성을 크게 개선합니다.
정적 스크린샷 대신 데이터를 사용해 반복 분석과 원격 협업에 편리합니다.
오실로스코프 장치에서 2진 파형 파일을 내보내고 USB 드라이브나 네트워크 서버를 통해 컴퓨터 하드 드라이브에 저장한 다음 SigScopeLab의 메모리 기능을 사용해 파형 데이터를 가져오고, 마지막으로 측정, 디코딩, 마스크 테스트, Signalscan 등과 같은 파형 분석을 실행합니다. 그리고 SigScopeLab의 무료 버전은 오프라인 파형 데이터 분석에서 최대 2개 채널을 지원하며, 각 채널은 2Mpts 데이터를 지원합니다.
간편하게 관찰하고 분석, 데이터 복사 및 처리를 반복할 필요 없음.
SigScopeLab은 원격 획득(채널/트리거/획득/수평 관련 사양)만 제어하고 원격 분석과 측정은 제어하지 않습니다. SigScopeLab은 획득 제어 후 온라인으로 원격 장치에서 파형 데이터를 가져온 다음 로컬 데이터 분석을 수행하므로 오실로스코프의 분석 기능에 의존하지 않습니다.
*SigScopeLab은 데이터 온라인 획득 및 오프라인 분석 기능이 있으며, 웹 서버는 오실로스코프와 파형 관찰을 실시간으로 제어하는 데 특화되어 있습니다.
서로 다른 관찰 요구를 충족하는 7가지 디스플레이 모드
SigScopeLab은 서로 다른 창에 여러 파형을 동시에 표시할 수 있으며, 저장된 파형의 수평 시간축과 수직 스케일을 개별적으로 조정할 수 있고, 파형을 끌어서 놓는 방식으로 배치할 수 있습니다.
장치를 간편하게 전환하는 SDS 관리자
원격 장치 리스트가 제공되어 각 오실로스코프를 간편하게 전환할 수 있습니다. IP 주소를 입력하여 오실로스코프에서 SigScopeLab까지 구성을 동기화할 수 있습니다. 그리고 상위 컴퓨터에서 오실로스코프까지 구성을 동기화하는 것도 가능해 사용자의 다양한 응용 시나리오를 충족할 수 있습니다.
20GSa/s의 샘플링 속도로 신호 왜곡을 제거합니다. 저장 깊이가 1Gpts/ch에 이르므로, 최대 샘플링 속도에서 최대 50밀리초 동안 끊김 없이 완전한 신호 시퀀스를 캡처할 수 있습니다. 검색 및 탐색 또는 히스토리 도구를 이용해 저장된 전체 추적 데이터를 분석합니다. 각 샘플은 12비트 아날로그 디지털 변환기(ADC)를 활용해 양자화 오차를 제한하므로, 엔지니어가 파형을 세부적으로 명확하게 관찰하고 정확히 측정할 수 있습니다.

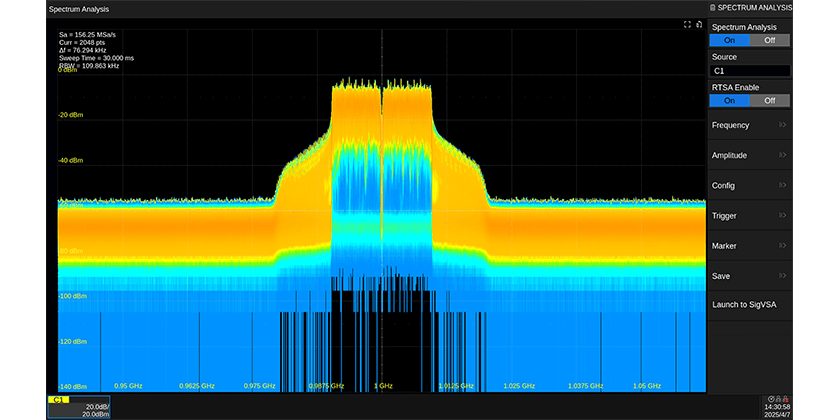

RTSA 및 디지털 하향 변환(DDC) 기술을 탑재한 SDS7000A는 최대 1GHz 실시간 분석 대역폭을 지원합니다. 밀도 플롯, 스펙트럼 모니터링, 3D 시각화를 포함한 고급 디스플레이 모드를 제공합니다. 기존 슈퍼헤테로다인 스펙트럼 분석기에 비해, SDS7000A는 더 높은 대역폭과 더 빠른 신호 획득을 지원하므로 5G NR, 4G LTE, Wi-Fi에서 과도 이벤트를 캡처하는 데 적합합니다.

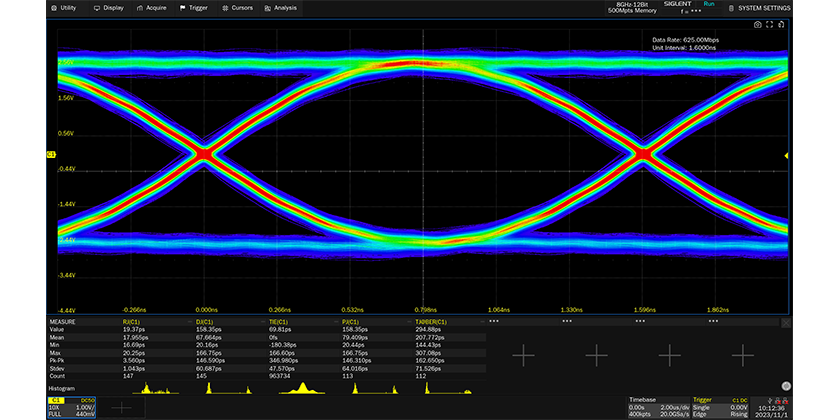

고속 시스템 신호 무결성 분석의 핵심인 아이 다이어그램은 고속 통신 신호의 특성을 보여줍니다. 부호 간 누화, 잡음 및 대역폭의 영향을 관찰하여 시스템의 품질을 평가할 수 있습니다. 지터 분석은 시스템에서 짧은 시간 동안의 변화에 대한 통계적 분포 특성을 파악하며, 디지털 통신 시스템과 고속 신호 전송의 디버깅에 흔히 사용됩니다. SDS7000A 시리즈는 지터 및 아이 특성 파악을 위한 자동 매개변수 측정을 지원합니다. 간편한 설정과 자동 측정으로 디버깅 속도를 높이고 엔지니어링 설계 테스트를 단순화할 수 있습니다.

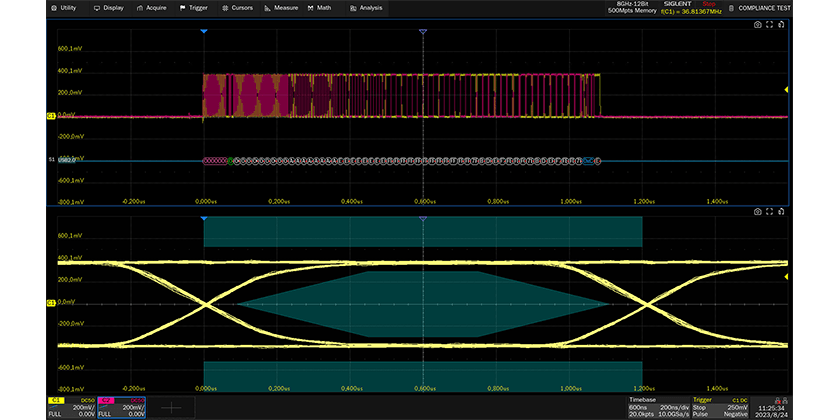

USB 2.0, 100Base-TX, 1000Base-T, 2.5G/5G/10GBase-T, 100Base-T1, 1000Base-T1, MIPI-DPHY 프로토콜 적합성 테스트를 사용할 수 있습니다. 사용자가 관련 테스트 픽스처를 사용하여 프롬프트에 따라 환경을 설정하면 이 오실로스코프와 관련 기기들이 자동으로 설정될 수 있으며, 테스트와 관련된 측정, 계산, 디코딩 및 기타 기능이 사용되어 각 테스트 프로젝트를 빠르고 효율적으로 완료하는 데 도움이 되며, 보고서가 자동으로 생성됩니다.
