产品简介
SDS5000X HD系列是鼎阳科技八通道示波器的又一诚意之作，其具有1GHz最大带宽，5 GSa/s的高采样率，2.5 Gpts的存储深度，并且支持三相电分析，双脉冲参数自动测试等分析功能，为不同测试方案提供更新的选择。
主要特性
带宽：1GHz，500MHz，350MHz
存储深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 5 GSa/s
波形捕获率：最高 65 万帧/秒
SDS5000X HD系列是鼎阳科技八通道示波器的又一诚意之作，其具有1GHz最大带宽，5 GSa/s的高采样率，2.5 Gpts的存储深度，并且支持三相电分析，双脉冲参数自动测试等分析功能，为不同测试方案提供更新的选择。
带宽：1GHz，500MHz，350MHz
存储深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 5 GSa/s
波形捕获率：最高 65 万帧/秒
12-bit高分辨率ADC采样，更好地呈现波形细节；
优秀的本底噪声，1GHz全带宽下本底噪声低至140μV
直流增益精度±0.5%

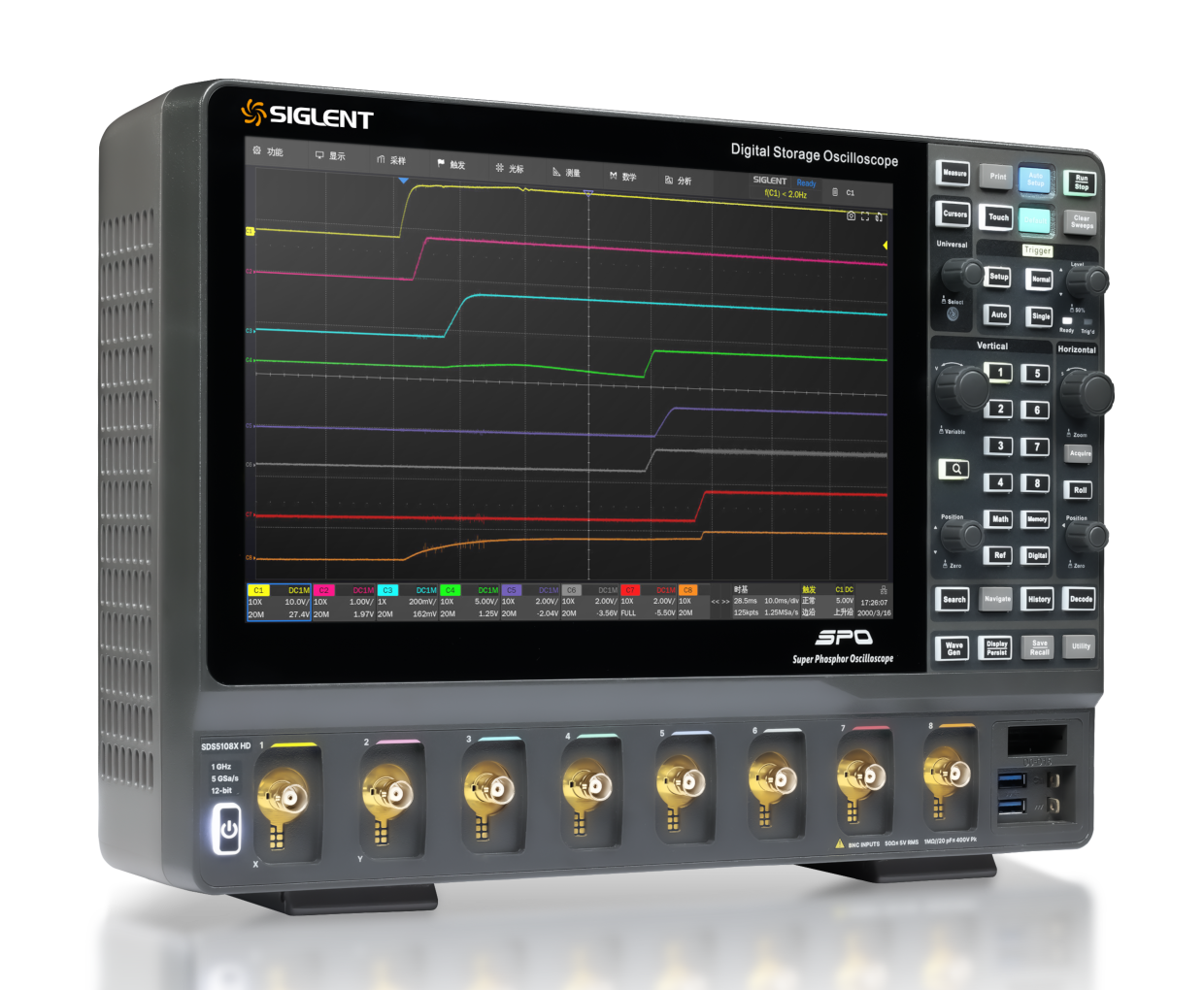

现代电子系统中包含不同的芯片、模块等，不同电路模块的信号在初始化和工作时可能相互影响，通过上电时序测试，可确保各模块信号在正确的时间出现，避免信号冲突、干扰，保证系统正常运行。如在通信系统中，收发模块的上电时序不当，可能造成数据传输错误。随着技术的发展，电路的复杂度不断提高，对上电时序测试也提出了新的挑战。SDS5000X HD可一次捕获所有相关信号的上电过程，节省测量时间，提高工作效率，减少因多次测量引入的误差，对有 8 个以上电源轨的复杂电路，可一次完成测量。

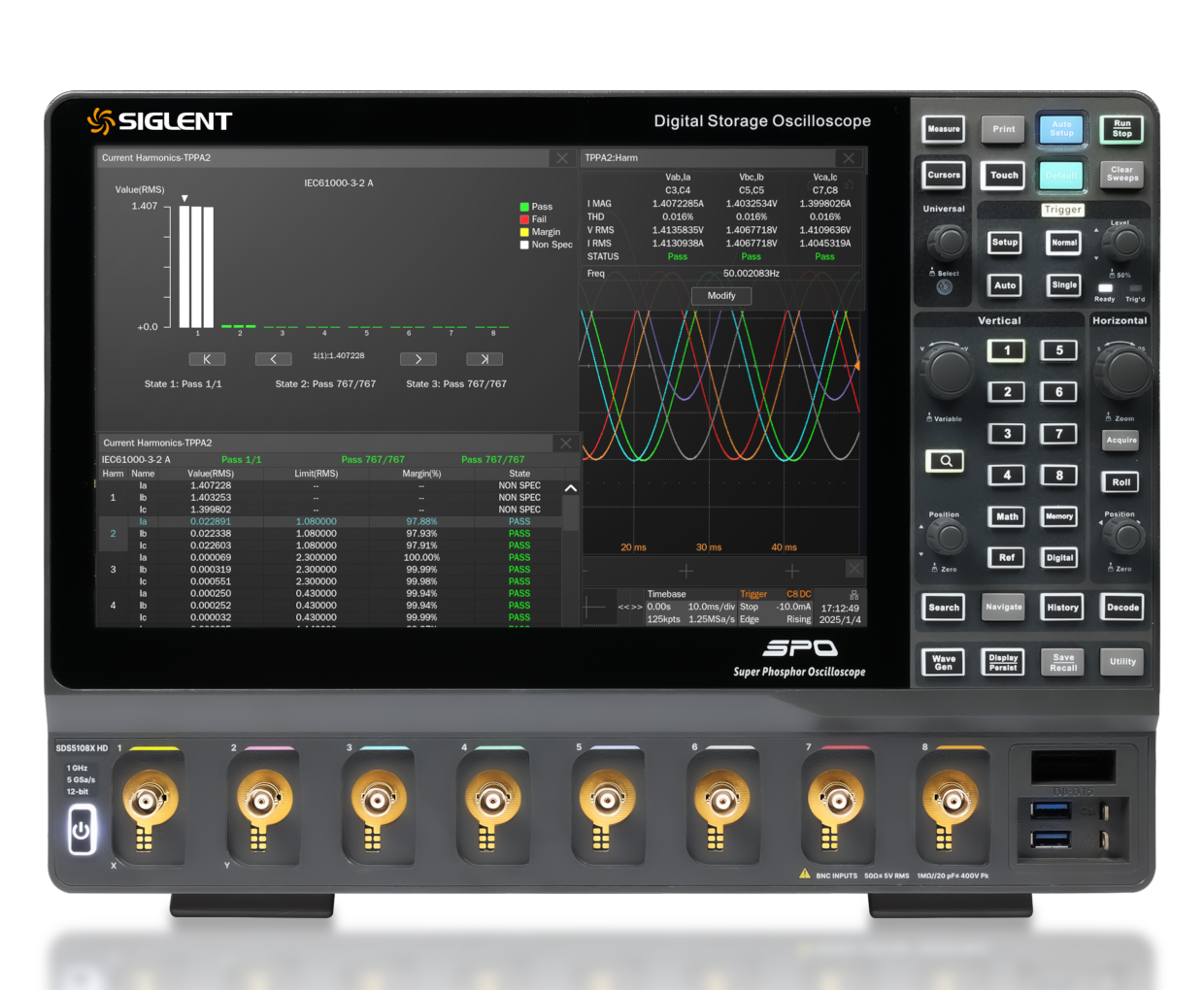

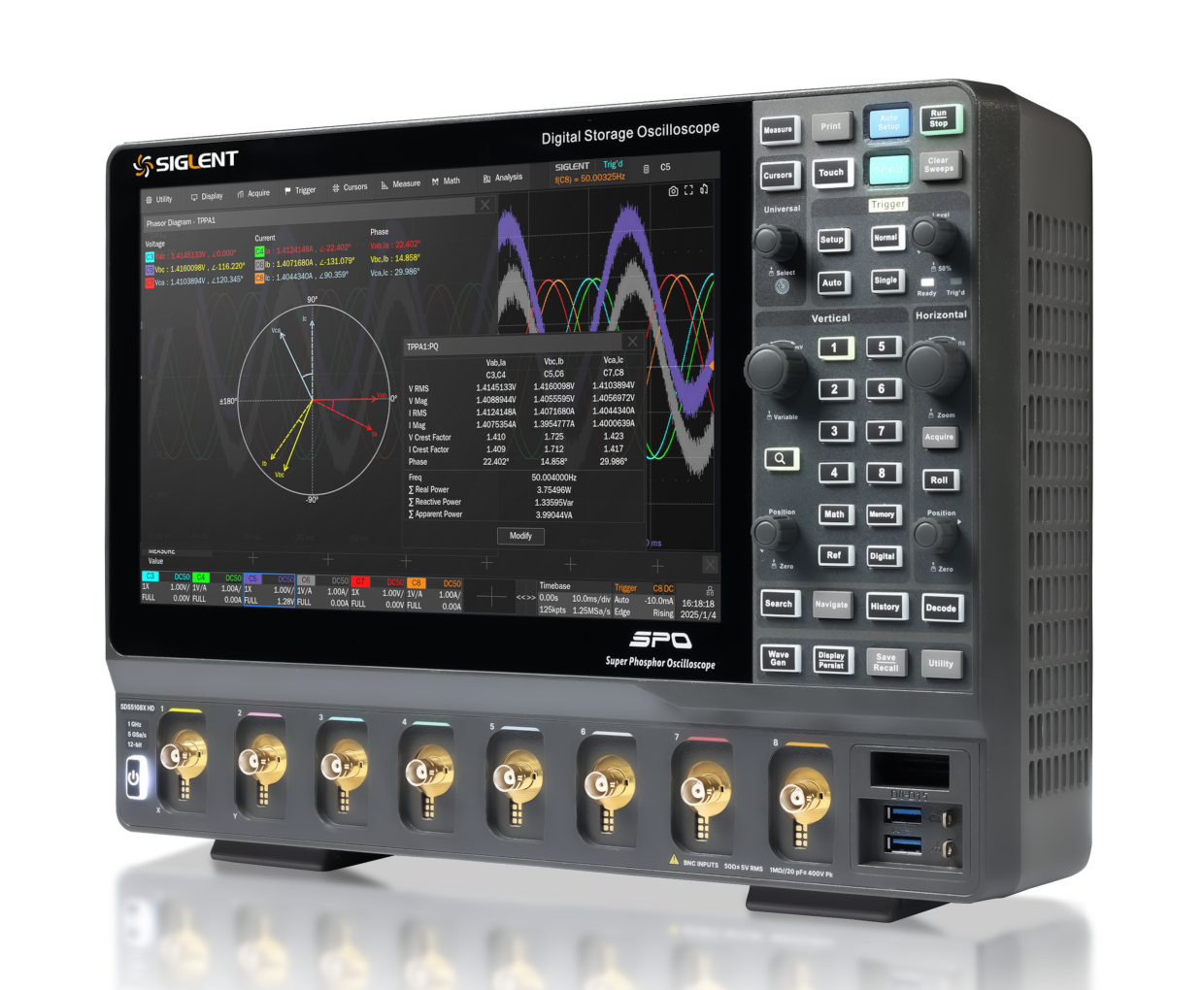

使用八通道示波器进行三相电分析，可以同时连接三相电的各相，对三相电压、电流信号进行同步测量，能实时准确获取三相电各相的波形和参数，直接观察和比较三相电信号的相位关系，确保三相电的相位平衡。借助快速傅里叶变换（FFT）功能，多通道示波器可对三相电压、电流信号进行谐波分析。选配三相电分析，可以测试三相电机的向量图，电能质量，进行效率分析等。
鼎阳科技最新八通道示波器和光隔离探头，补全了宽禁带半导体测试的最后一块拼图。SDS5000X HD的上升时间达到了ps级别，可以捕捉到碳化硅（SiC）、氮化镓（GaN）的快速变化的波形，分析开关过程中电压，电流的瞬态变化和开关特性。通过观察信号的形状、过冲、振铃等情况，分析信号的完整性，优化电路设计。
