函数/任意波形发生器

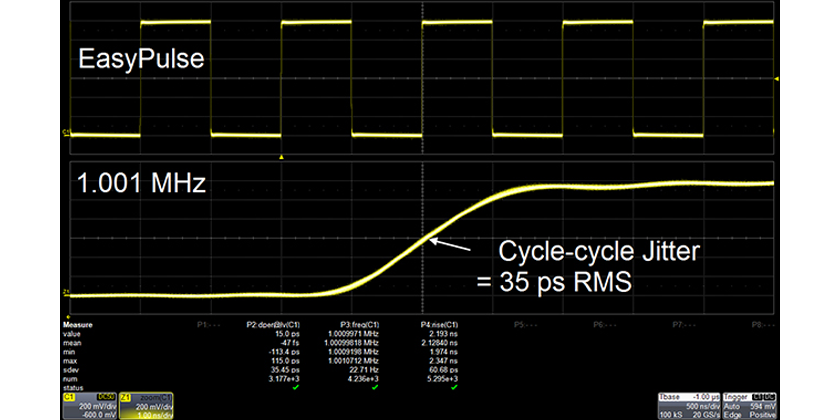

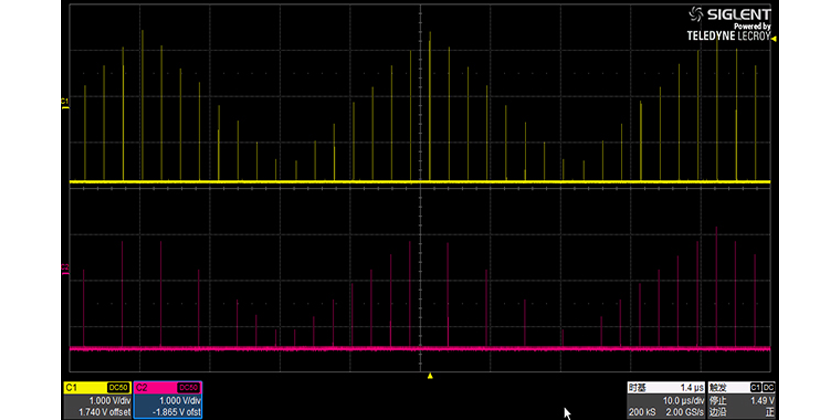

鼎阳科技SIGLENT函数/任意波形发生器目前有SDG800、SDG1000、SDG1000X、SDG2000X、SDG6000X/X-E、SDG7000A六个系列,输出频率带宽从10 MHz到1 GHz,最高采样速率达5 GSa/s,任意波长度可到512 Mpts,垂直分辨率最高为16-bit,有单通道和双通道可选,所有产品均采用了鼎阳独创的EasyPulse技术,能够输出高稳定度、低抖动、占空比极小、脉宽精细可调的脉冲波。同时,SDG2000X及SDG6000X/X-E,SDG7000A机型还采用了创新的TrueArb技术,不仅具备传统DDS技术所有优点,而且克服了其可能增加抖动和失真的严重缺陷,可实现逐点输出任意波形,不会遗漏或重复任何点。

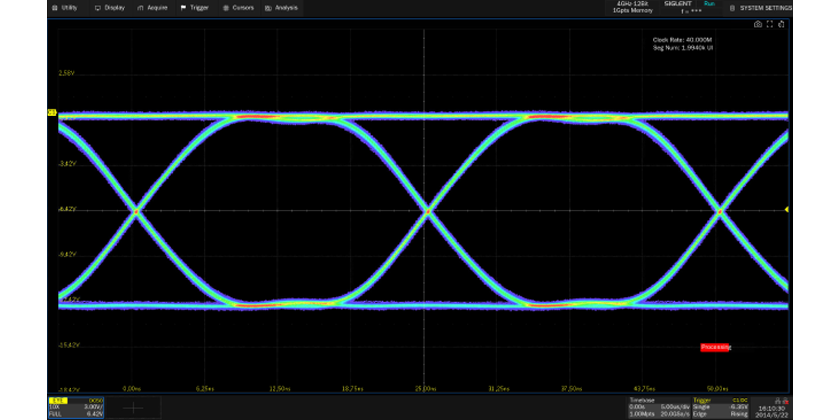

除此以外,SDG6000X 和SDG7000A 还具备噪声发生、IQ 信号发生、PRBS 码型发生和各种复杂信号生成的能力,是一款高端多功能波形生成设备,能满足更广泛的应用需求。
除此以外,SDG6000X 和SDG7000A 还具备噪声发生、IQ 信号发生、PRBS 码型发生和各种复杂信号生成的能力,是一款高端多功能波形生成设备,能满足更广泛的应用需求。
比较
型号
最高输出频率
最高采样率
垂直分辨率
任意波长度
通道数
含税价
比较 0
/
3

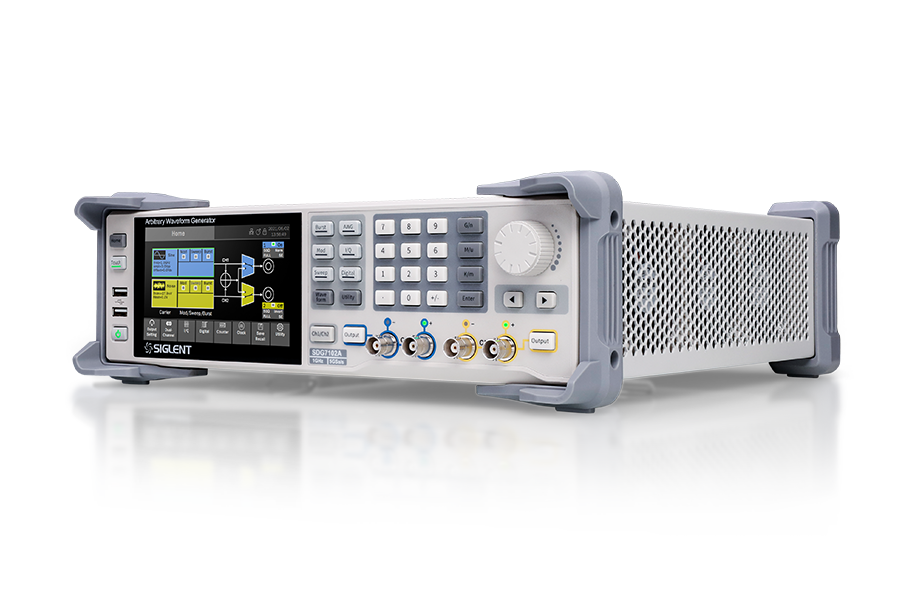

SDG7000A
350 MHz、500 MHz、1 GHz
5 GSa/s
14 bit
24 pts~512 Mpts
2单端/差分
联系报价
比较 0
/
3
SDG6000X
350 MHz、500 MHz
2.4GSa/s
16 bit
2 pts~20 Mpts
2
¥38,980 起
比较 0
/
3
SDG6000X-E
160 MHz、200 MHz、350MHz、500 MHz
2.4 GSa/s
16 bit
2pts ~ 8 Mpts
2
¥13,880 起
比较 0
/
3
SDG5000(停产)
80 MHz、110 MHz、 120 MHz、 160 MHz
500 MSa/s
14 bit
CH1:16 Kpts,CH2:512 Kpts
2
¥5,680 起
比较 0
/
3
SDG2000X
40 MHz、80 MHz、120 MHz
1.2 GSa/s
16 bit
8 pts~8 Mpts
2
¥4,080 起
比较 0
/
3
SDG1000X Plus
25 MHz、30 MHz、60 MHz
1 GSa/s
16-bit
8 Mpts
2
¥2,288 起
比较 0
/
3
SDG1000X
25 MHz、30 MHz、60 MHz
150 MSa/s
14 bit
2pts~16 kpts
2
¥3,180 起
比较 0
/
3
SDG1000(停产)
20 MHz、25 MHz、50 MHz
125 MSa/s
14 bit
16 kpts
2
¥2,580 起
比较 0
/
3
SDG800
10 MHz,30 MHz
125 MSa/s
14 bit
16 kpts
1
¥1,308 起
选件
10M_OCXO_L
高精度参考源 10M_OCXO_L
购买时需确定是否需要安装
购买时需确定是否需要安装
SDG-6000X-IQ
支持基带或中频IQ信号;支持多种调制;可在250~37.5M Symb/s的符号速率内获得优异的EVM性能
USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口,通过 GPIB 指令能更轻松地完成各项操作的任务,USB 遵循 USB2.0 规范,GPIB 遵循 IEEE488.2 标准。
SDG/SDM-RMK机架安装套件
机架安装选件是为将仪器安装至EIA规定的标准19英寸机架而设计,兼容鼎阳全系列SDG函数/任意波形发生器和SDM系列数字万用表
点击下载 《信号源支架安装说明手册》
点击下载 《信号源支架安装说明手册》
标配附件
USB数据线
USB数据线,用于仪器与PC通信。使用前,需要在PC端安装NI-VISA驱动。
电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。
SDG6000X快速指南
仪器标配的快速使用指南。
SDG5000快速指南
仪器标配的快速使用指南。
