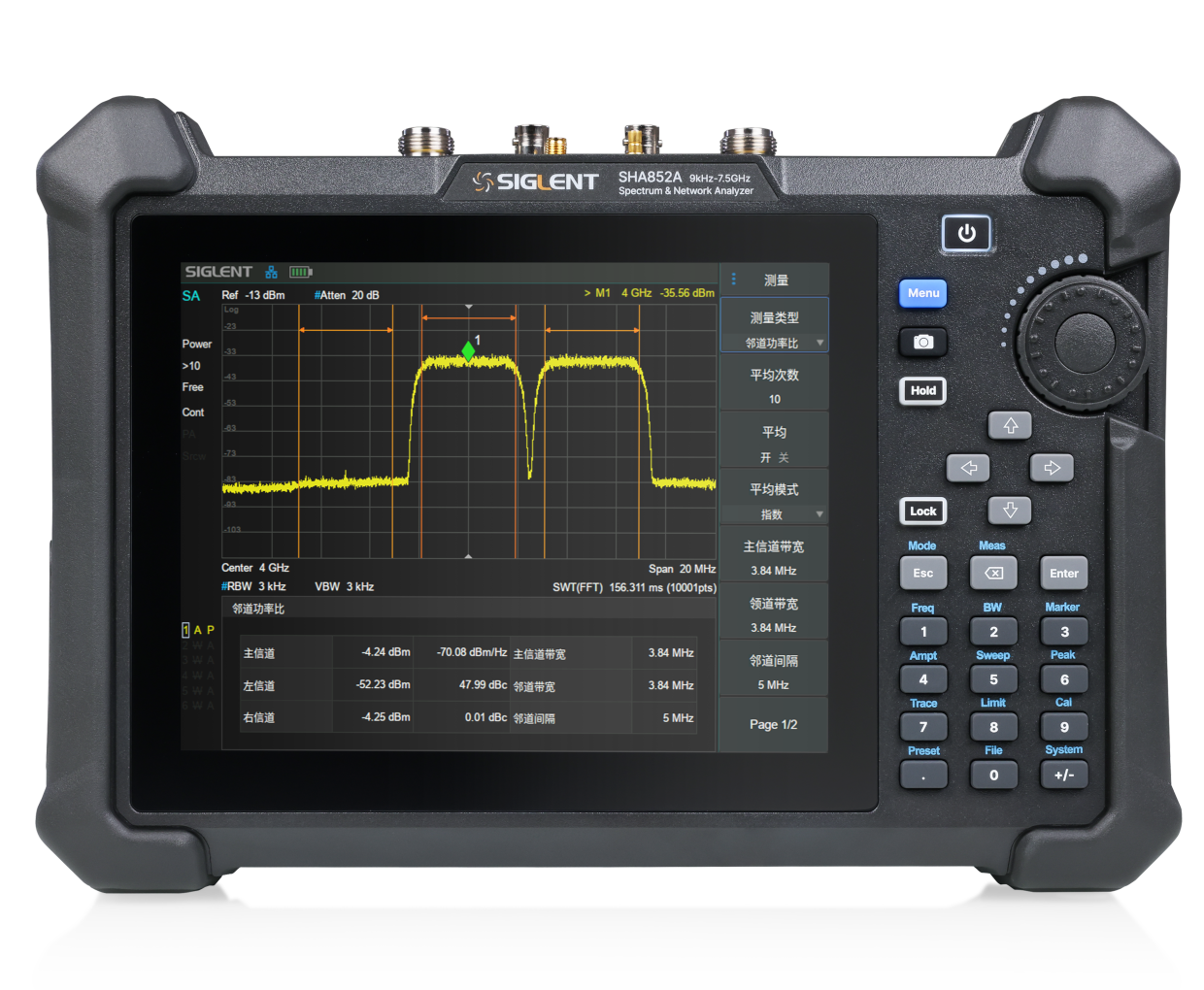

SHA850A系列手持频谱分析仪
主要特性
- 频谱分析频率范围：9 kHz - 3.6GHz / 7.5 GHz
- 天线和电缆测量频率范围：100 kHz - 3.6GHz / 7.5 GHz
- 显示平均噪声电平 DANL 低于-165 dBm/Hz
- 单边带相位噪声低于-104 dBc/Hz， 1 GHz 偏移 10 kHz
- 全带宽独立信号源和前置放大器
- 典型工作时间 4 小时，净重3.2 kg
×

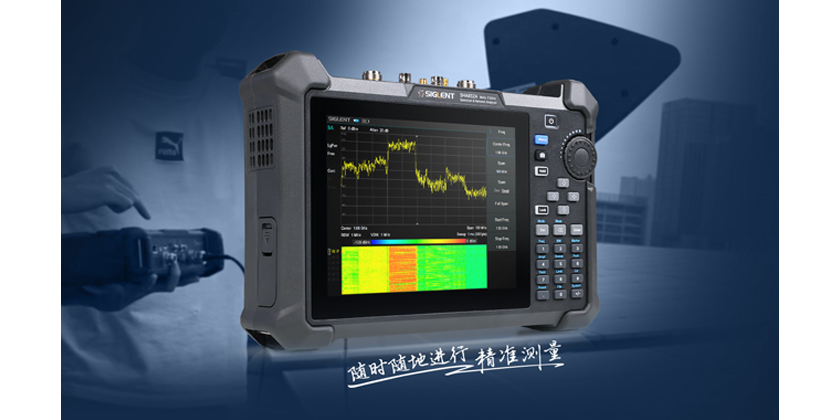

形态更轻盈，多场景适用
SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置车载充电器和GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。

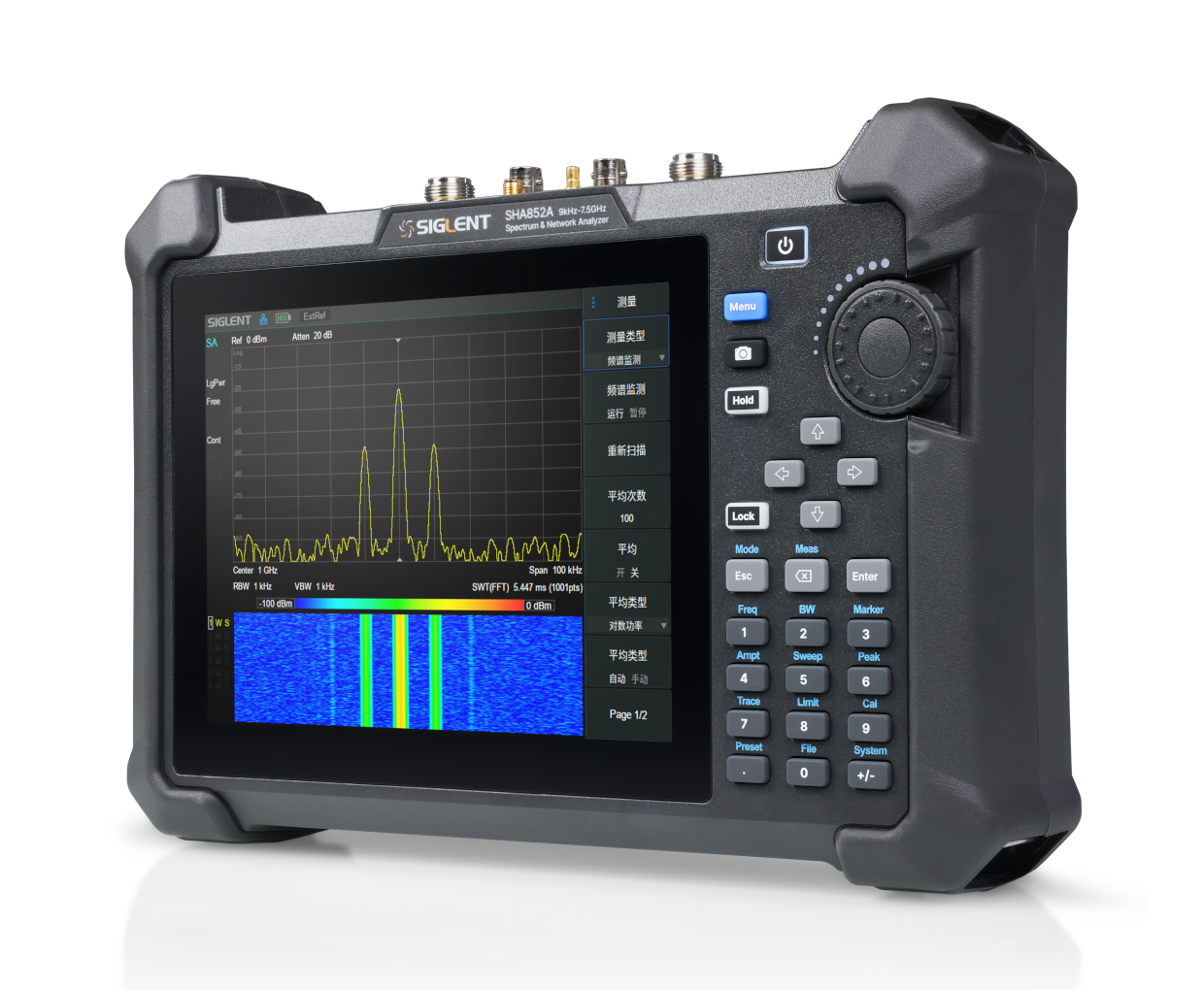

采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。
形态更轻盈，多场景适用
SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置车载充电器和GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

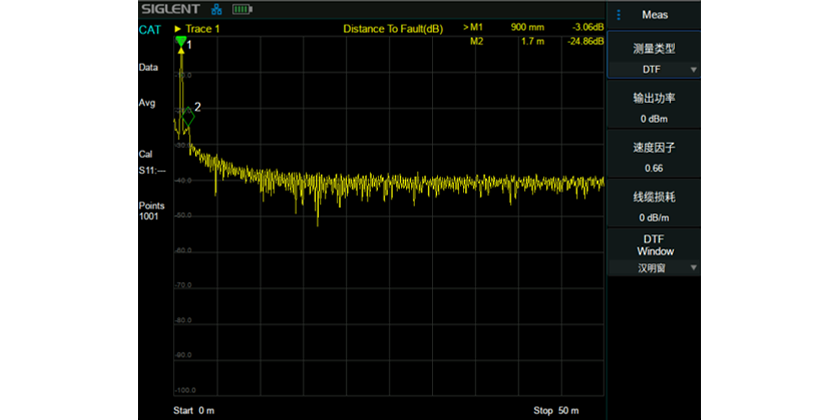

电缆和天线测试模式
电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。
电缆和天线测试模式
电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

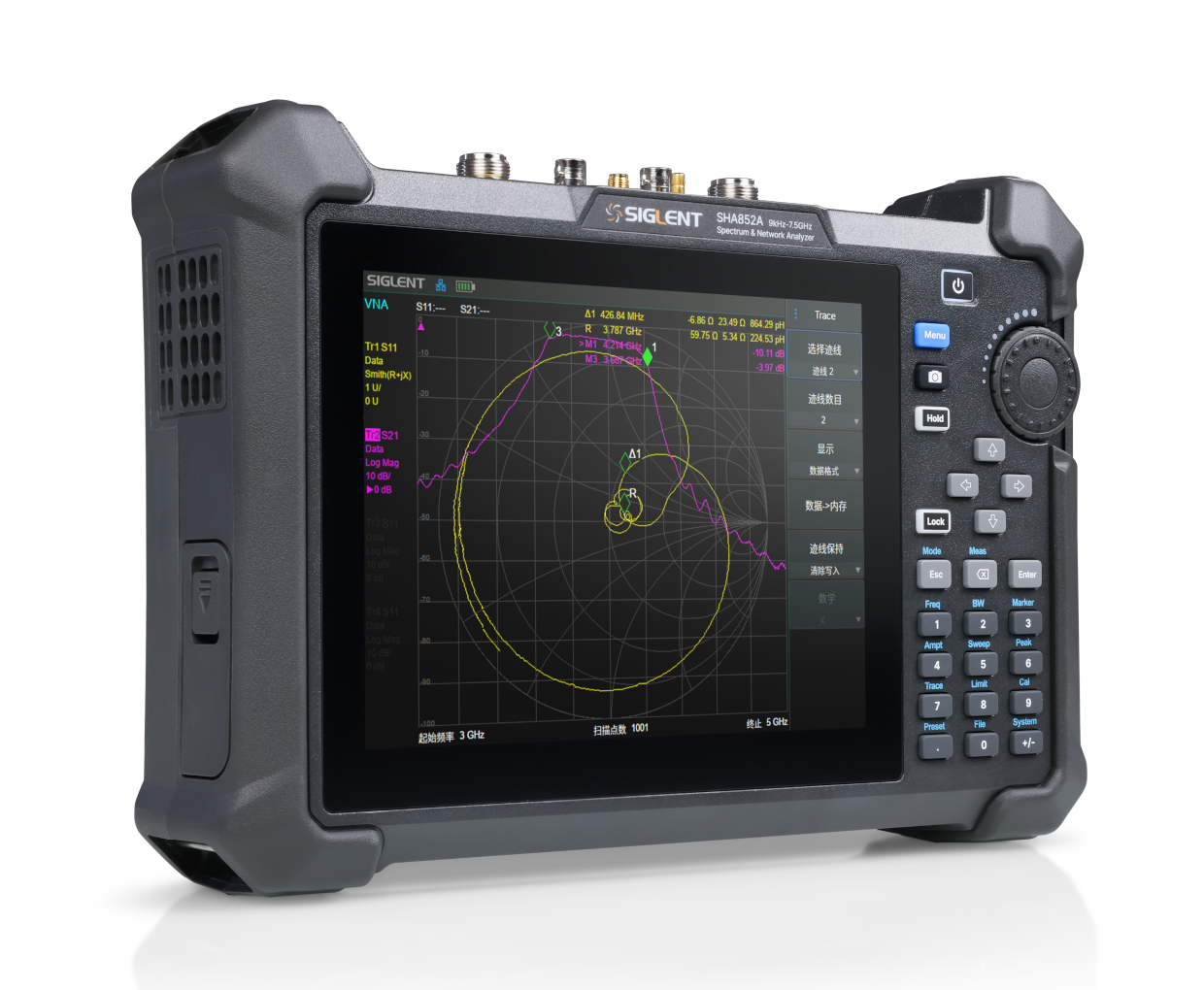

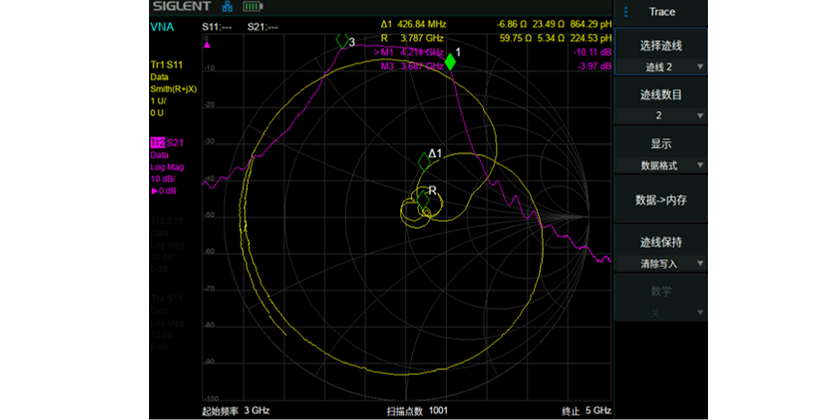

矢量网络分析模式
支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。
矢量网络分析模式
支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。
规格参数
| 测量频率范围 | SHA851A：9 kHz~3.6 GHz SHA852A：9 kHz~7.5 GHz |
| 最小分辨率带宽 | 1 Hz |
| 显示平均噪声电平 | -165 dBm/Hz |
| 单边带相位噪声 | <-104 dBc/Hz |
| 三阶交调TOI | +16 dbm |
| 频率分辨率 | 1 Hz |
| 电缆和天线测量模式 | SHA851A：100 kHz~3.6 GHz SHA852A：100 kHz~7.5 GHz |
| 矢量网络分析模式 | SHA851A：100 kHz~3.6 GHz SHA852A：100 kHz~7.5 GHz |
| 高级测量套件（选配） | 信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图 |
| 信号调制分析（选配） | AM， FM，PM， ASK， FSK， MSK， PSK， QAM |

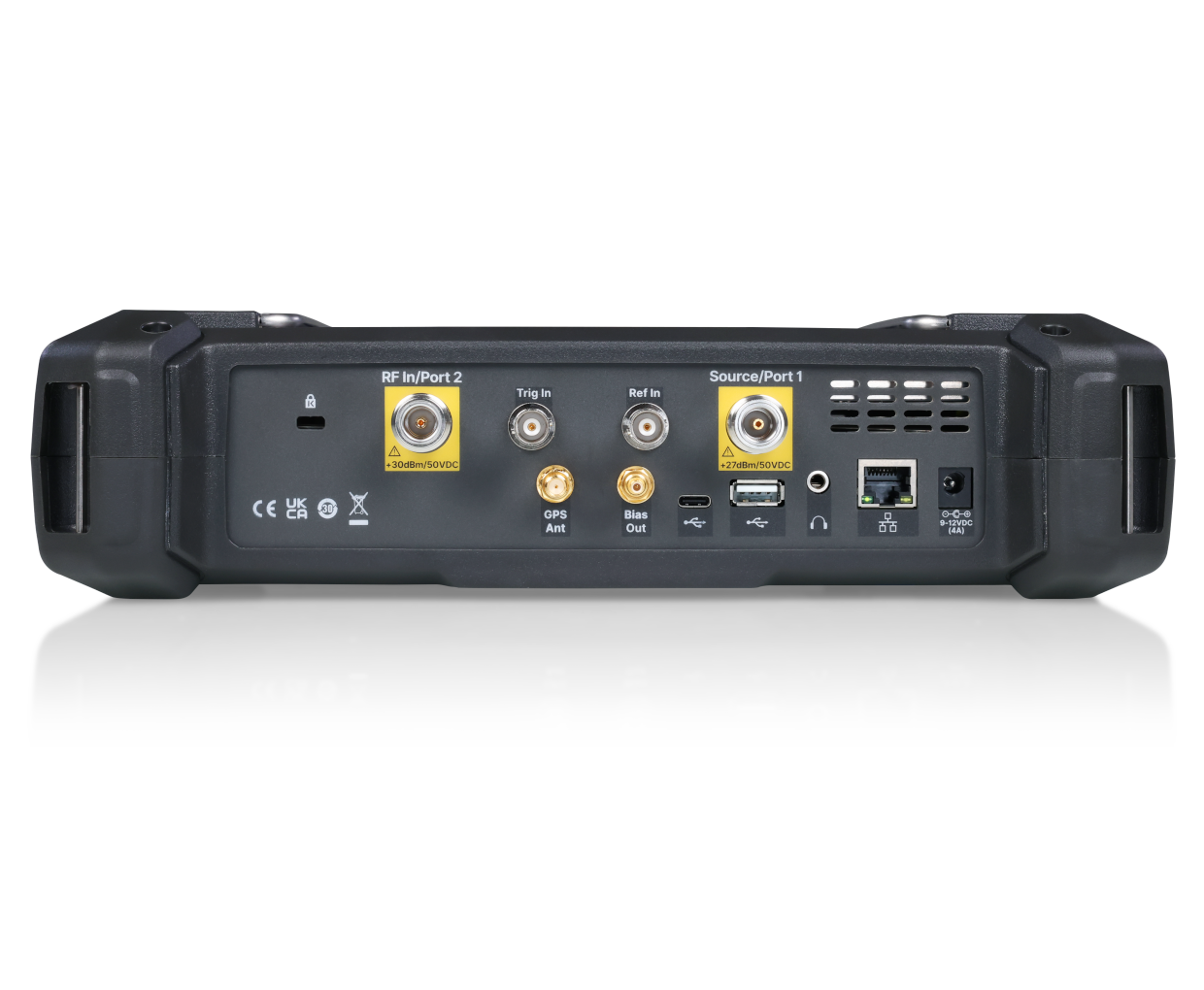

| 远程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported) |
| 显示 | TFT LCD， 800x600， 8.4英寸多点触摸屏 |
型号
频率范围
矢量网络分析范围
分辨率带宽
相位噪声(典型值)
显示平均噪声电平
跟踪源
价格
SHA851A
9 kHz~3.6 GHz
100 kHz~3.6 GHz
1 Hz
<-104 dBc/Hz
-165 dBm/Hz
-
¥45,880
SHA852A
9 kHz~7.5 GHz
100 kHz~7.5 GHz
1 Hz
<-104 dBc/Hz
-165 dBm/Hz
-
¥75,880
