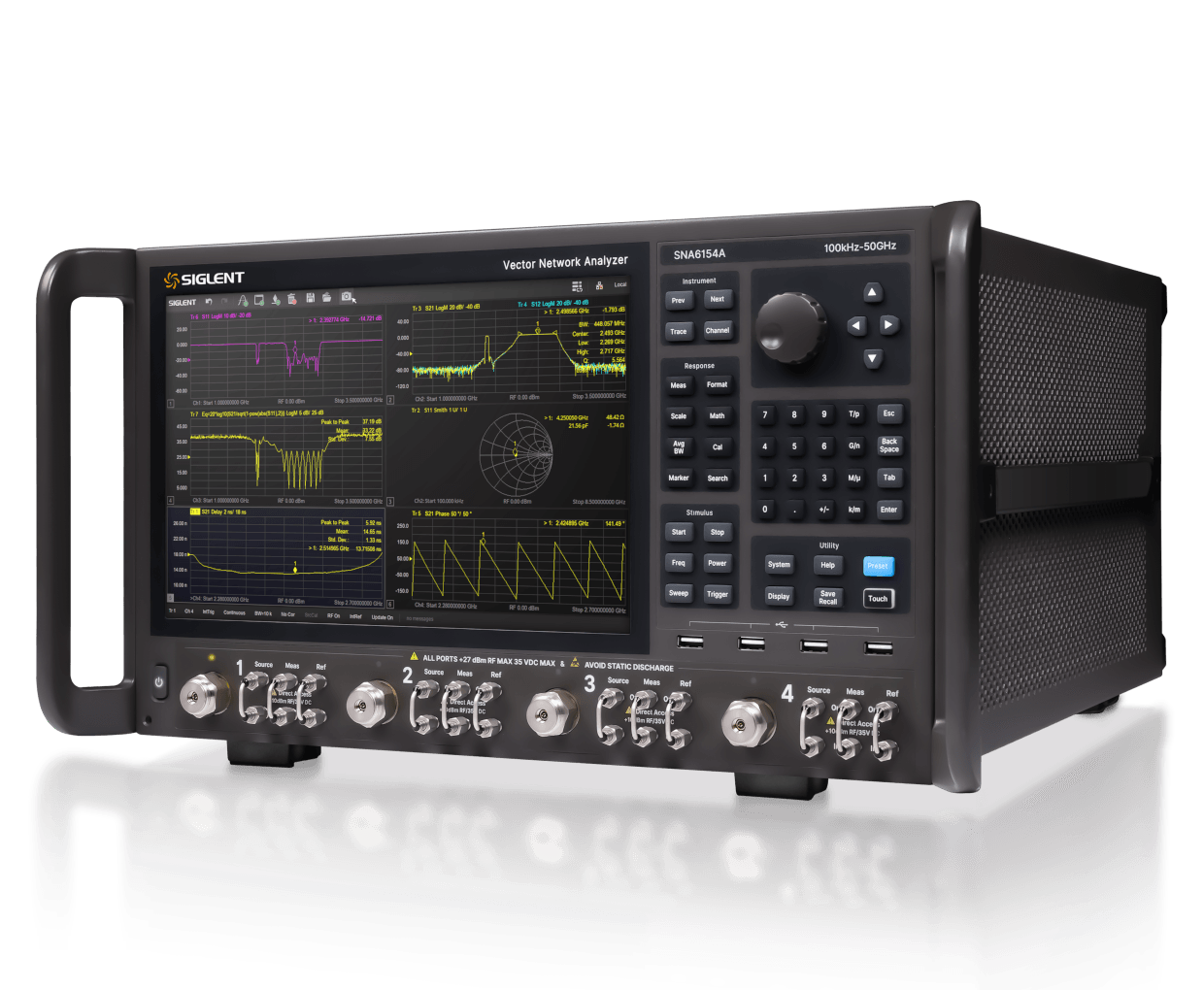

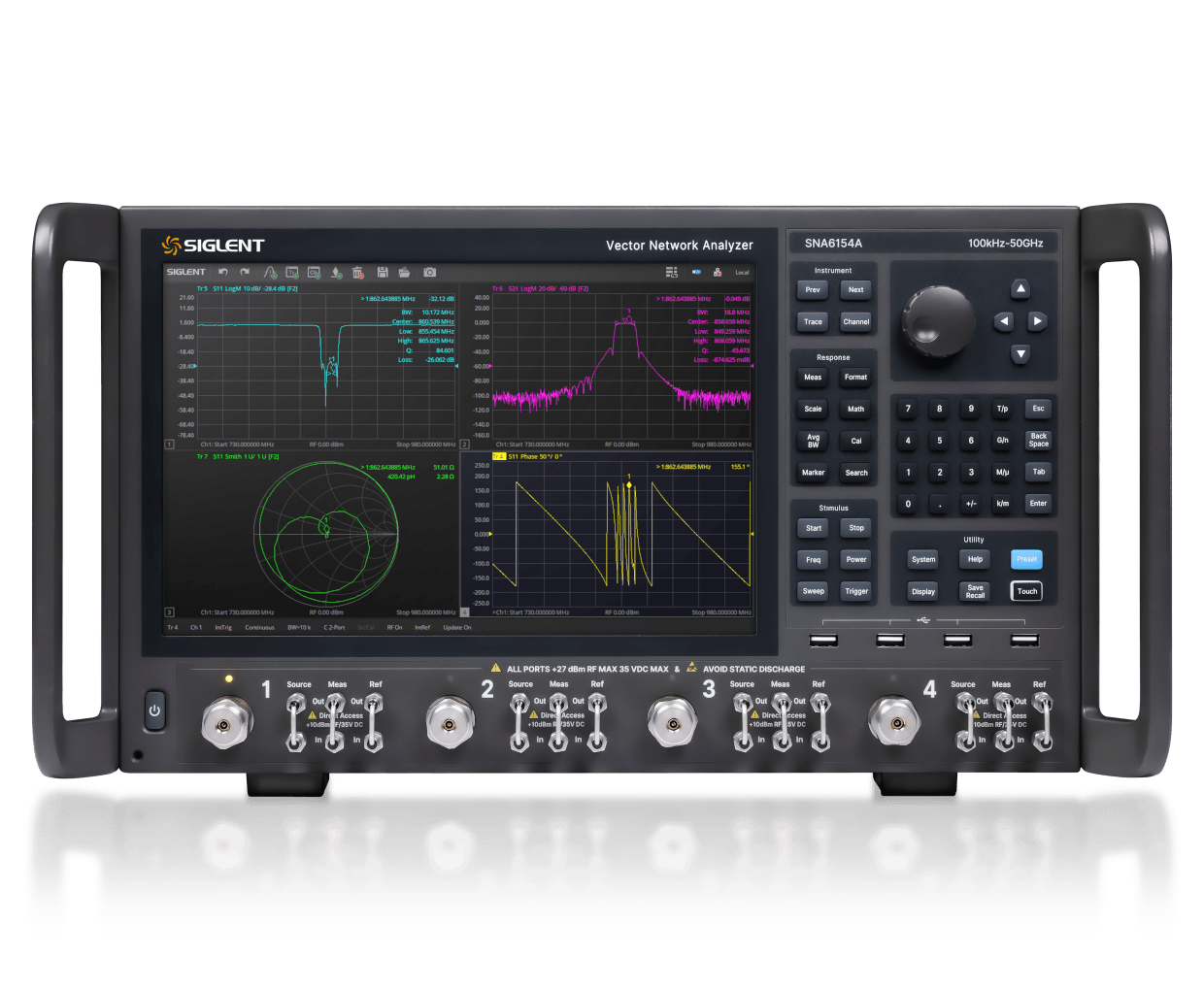

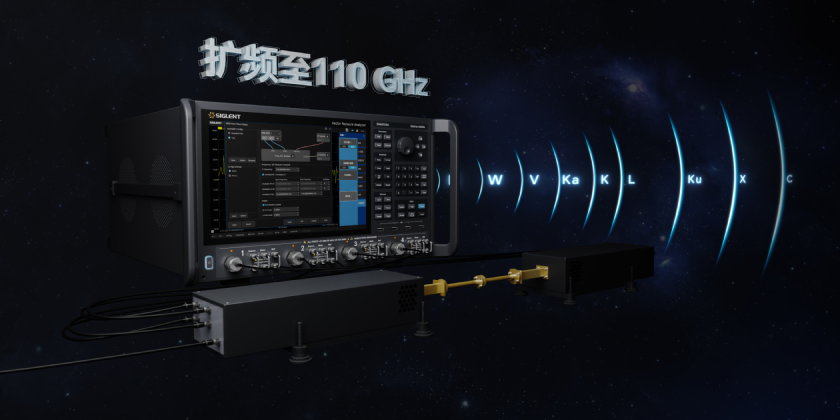

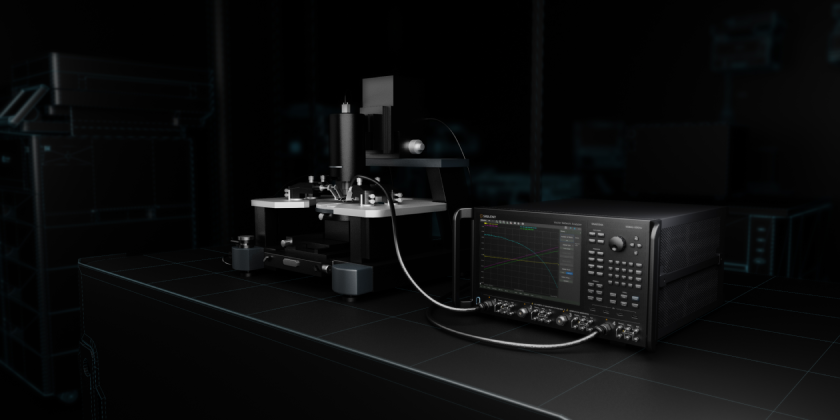

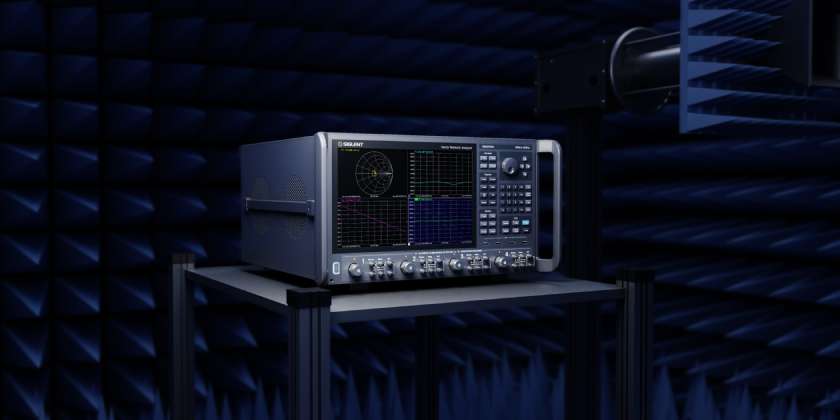

SNA6000A系列矢量网络分析仪
主要特性
- 频率范围：100 kHz~26.5 GHz
- 动态范围：135 dB
- 中频带宽范围：10 Hz~3 MHz
- 输出功率设置范围：-55 dBm ~ +10 dBm
- 支持4端口S参数测量、差分（平衡）测量、时域分析、标量混频器测量等等
- 可选配电子校准件、开关矩阵、机械开关
×

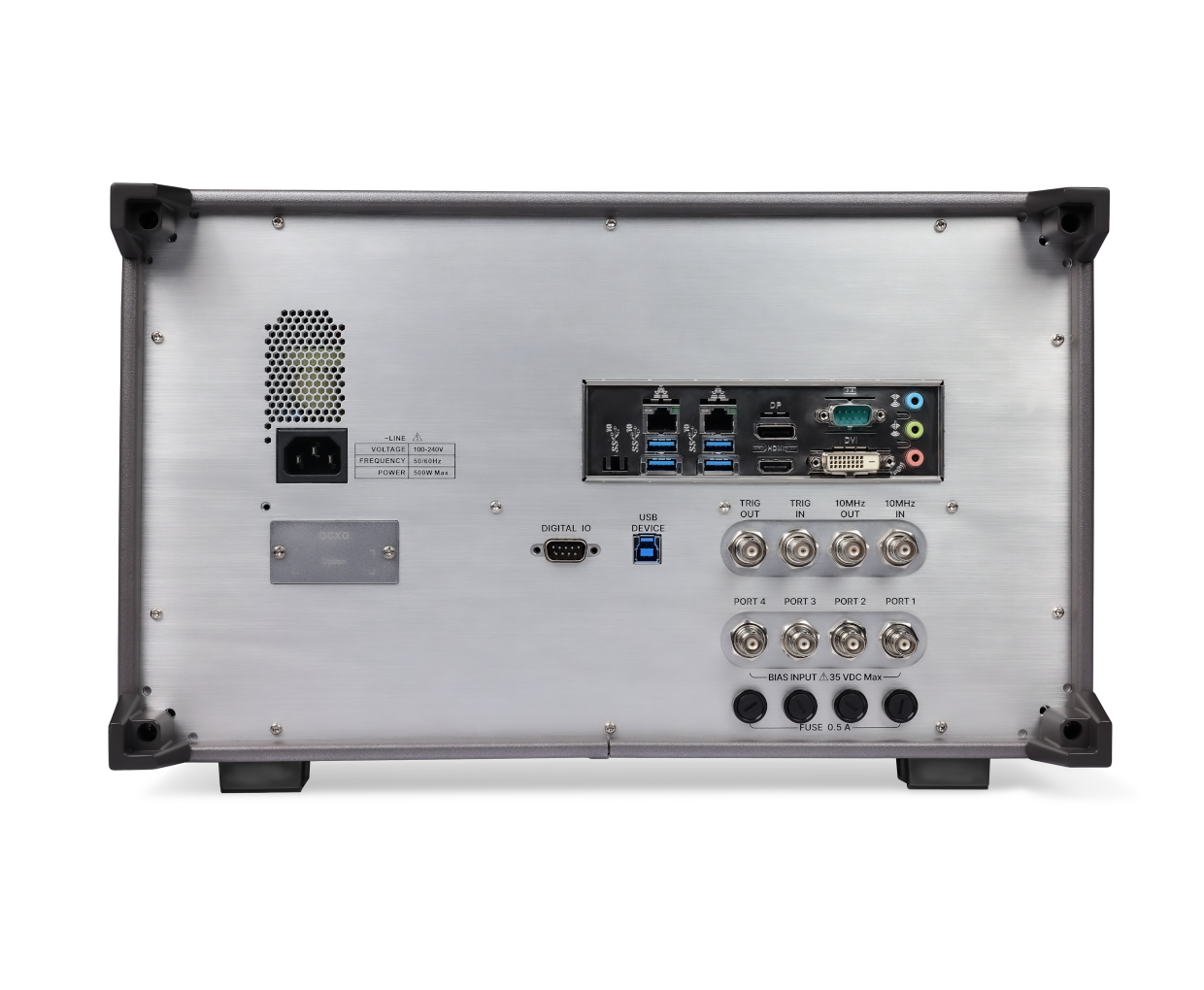

全新架构，更高精度

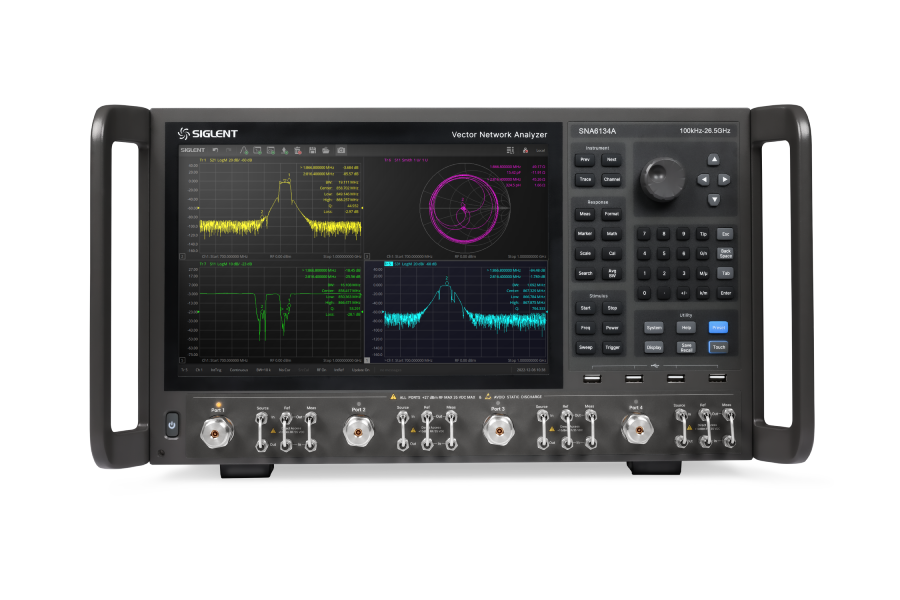

SNA6000A矢量网络分析仪采用了全新的内部架构，具备更加强大的数据处理能力，响应速度更快，能轻松实现4端口S参数测量，差分（平衡）测量，时域测量、带宽、Q值等一键测量。并且其动态范围高达135dB，有着极低的相位噪声，可以帮助工程师在苛刻的测试场景下仍获得准确可靠的测试结果。
全新架构，更高精度
SNA6000A矢量网络分析仪采用了全新的内部架构，具备更加强大的数据处理能力，响应速度更快，能轻松实现4端口S参数测量，差分（平衡）测量，时域测量、带宽、Q值等一键测量。并且其动态范围高达135dB，有着极低的相位噪声，可以帮助工程师在苛刻的测试场景下仍获得准确可靠的测试结果。
电子校准件-让校准一步到位

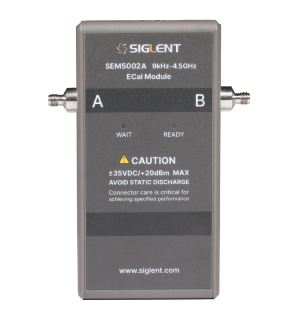

鼎阳科技SEM5000A系列电子校准件，频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。电子校准件大幅缩减了校准步骤，减少了连接器的损耗，保证了校准精度，极大的节省了校准所需时间，为多端口测试和产线测试提供了极大便利。
电子校准件-让校准一步到位
鼎阳科技SEM5000A系列电子校准件，频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。电子校准件大幅缩减了校准步骤，减少了连接器的损耗，保证了校准精度，极大的节省了校准所需时间，为多端口测试和产线测试提供了极大便利。
开关矩阵-轻松实现多端口器件测试需求

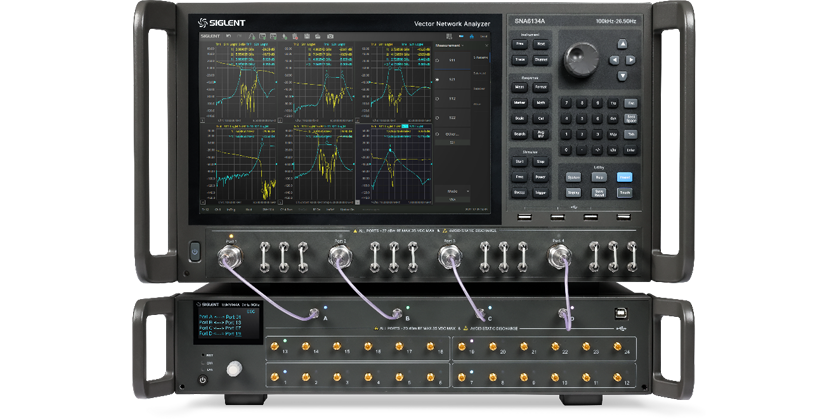

开关矩阵能让多端口器件测试的连线变得简单，并且也是自动测试系统的重要组成部分，起着控制信号流向的作用。鼎阳科技SSM5000A系列射频开关矩阵，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。与传统测量方式相比，使用射频开关矩阵测量速度大大提升，可以帮助工程师轻松实现矢量网络分析仪和多端口被测物的连接与测试，也极大的适配了生产线使用场景。
开关矩阵-轻松实现多端口器件测试需求
开关矩阵能让多端口器件测试的连线变得简单，并且也是自动测试系统的重要组成部分，起着控制信号流向的作用。鼎阳科技SSM5000A系列射频开关矩阵，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。与传统测量方式相比，使用射频开关矩阵测量速度大大提升，可以帮助工程师轻松实现矢量网络分析仪和多端口被测物的连接与测试，也极大的适配了生产线使用场景。
机械开关-频率高达50GHz
为满足微波、毫米波系统多通道多端口测试需求，鼎阳科技推出频率高达50GHz的SSU5000A系列机械开关。含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，可广泛应用在多通道多端口测试环境上。
机械开关-频率高达50GHz
为满足微波、毫米波系统多通道多端口测试需求，鼎阳科技推出频率高达50GHz的SSU5000A系列机械开关。含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，可广泛应用在多通道多端口测试环境上。
混频器测量
混频器是微波毫米波系统的重要部件，其特性的好坏直接影响设备或仪器的性能。在混频器研发生产的各个阶段，都需要对其性能指标进行测量。
传统的矢量网络分析仪只有双端口，内置1个信号源，需要利用外部信号源提供本振信号才能测量混频器，不仅操作繁琐，测量速度慢且误差很大。而鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。
传统的矢量网络分析仪只有双端口，内置1个信号源，需要利用外部信号源提供本振信号才能测量混频器，不仅操作繁琐，测量速度慢且误差很大。而鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。
混频器测量
混频器是微波毫米波系统的重要部件，其特性的好坏直接影响设备或仪器的性能。在混频器研发生产的各个阶段，都需要对其性能指标进行测量。
传统的矢量网络分析仪只有双端口，内置1个信号源，需要利用外部信号源提供本振信号才能测量混频器，不仅操作繁琐，测量速度慢且误差很大。而鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。
传统的矢量网络分析仪只有双端口，内置1个信号源，需要利用外部信号源提供本振信号才能测量混频器，不仅操作繁琐，测量速度慢且误差很大。而鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。
脉冲测量功能
SNA6000A内置脉冲调制器和脉冲发生器应用于测试诸如功率晶体管之类的大功率被测器件，以及需要工作在脉冲模式下的模块。连续波激励所积累的热量可能会损坏被测器件，而使用脉冲激励进行测量可以安全地对这类器件的特性进行表征，同时也支持控制外部脉冲生成器和调制器，与外部主脉冲保持同步。
脉冲测量功能
SNA6000A内置脉冲调制器和脉冲发生器应用于测试诸如功率晶体管之类的大功率被测器件，以及需要工作在脉冲模式下的模块。连续波激励所积累的热量可能会损坏被测器件，而使用脉冲激励进行测量可以安全地对这类器件的特性进行表征，同时也支持控制外部脉冲生成器和调制器，与外部主脉冲保持同步。

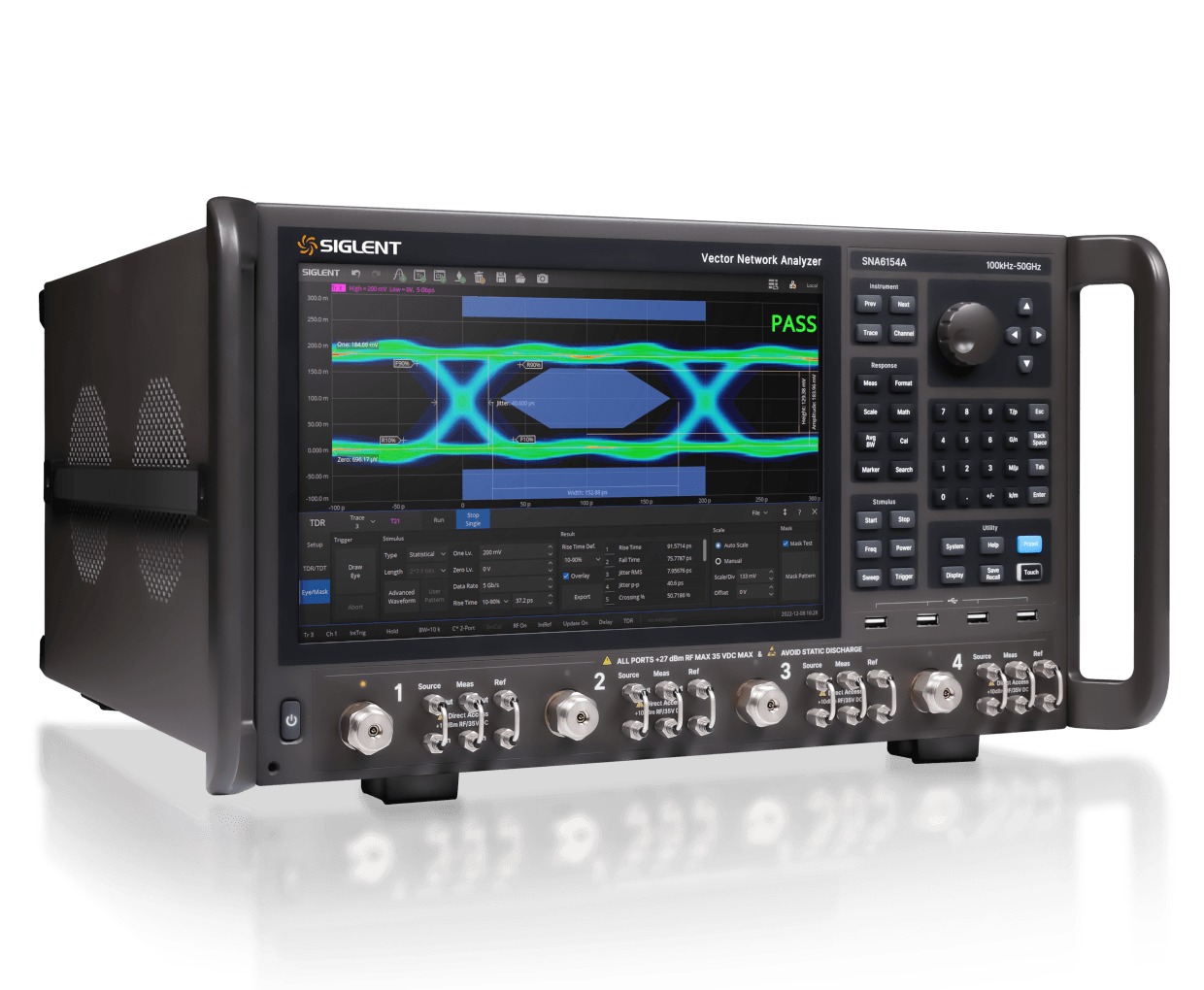

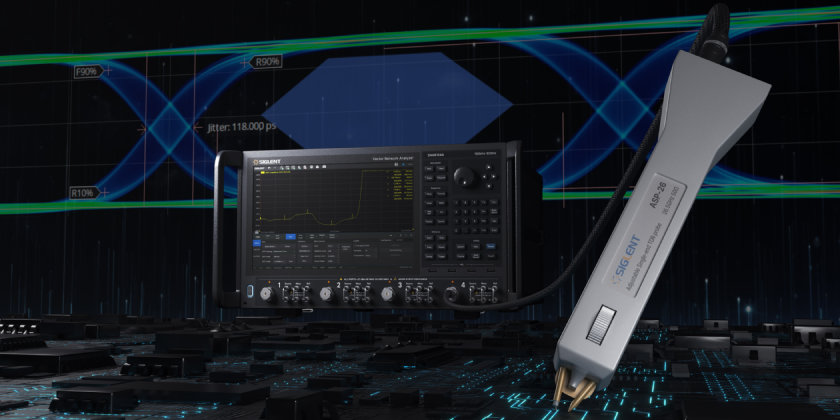

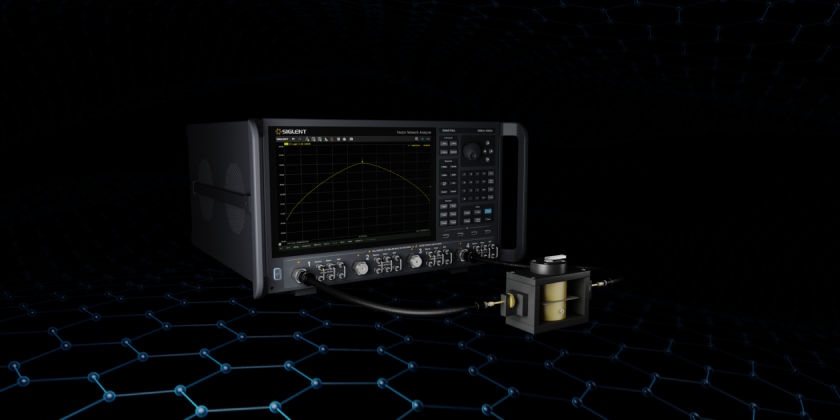

增强时域分析功能TDR

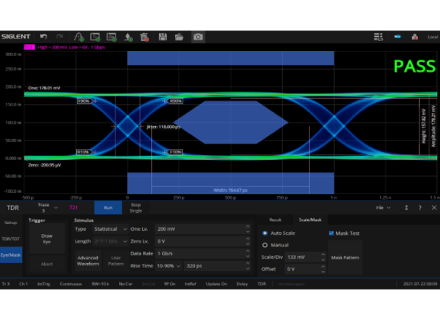

SNA6000A 支持高级时域分析功能（TDR），可精确测量传输线的特征阻抗，并帮助定位断点或短路点的具体位置。此外，SNA6000A的 TDR 功能还可通过内部仿真生成眼图，无需额外的码型发生器，即可高效完成波形一致性测试。利用眼图功能可以更直观地分析信号传输中的噪声、抖动、码间串扰等问题。TDR 功能可广泛应用于 PCB 板阻抗测试，材料性能测试，传输线质量测试中。
增强时域分析功能TDR
SNA6000A 支持高级时域分析功能（TDR），可精确测量传输线的特征阻抗，并帮助定位断点或短路点的具体位置。此外，SNA6000A的 TDR 功能还可通过内部仿真生成眼图，无需额外的码型发生器，即可高效完成波形一致性测试。利用眼图功能可以更直观地分析信号传输中的噪声、抖动、码间串扰等问题。TDR 功能可广泛应用于 PCB 板阻抗测试，材料性能测试，传输线质量测试中。
规格参数
| 频率范围 | 100kHz~13.5 GHz/26.5 GHz |
| 频率分辨率 | 1 Hz |
| 幅度分辨率 | 0.05 dB |
| 中频带宽范围 | 10 Hz~3 MHz |
| 输出功率设置范围 | -55 dBm ~ +10 dBm |
| 动态范围 | 135 dB |
| 校准类型 | 响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL校准 |
| 端口数 | 2/4 |
| 通信接口 | LAN，USB Device，USB Host(USB-GPIB) |
| 远程控制 | SCPI / Labview / IVI based on USB-TMC / VXI-11/ Socket / Telnet / Webserver |
| 直流偏置功能 | 支持 |
| 屏幕尺寸 | 12.1 英寸 |
| 视频输出 | HDMI |
| 测量分析类型 | S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量等 |
型号
输出频率范围
端口数
频率分辨率
幅度分辨率
中频带宽范围
输出功率设置范围
动态范围
前面板跳线
SNA6034A
100 kHz - 26.5 GHz
4
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
/
SNA6032A
100 kHz - 26.5 GHz
2
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
/
SNA6024A
100 kHz - 13.5 GHz
4
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
/
SNA6022A
100 kHz - 13.5 GHz
2
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
/
SNA6134A
100 kHz - 26.5 GHz
4
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
有
SNA6132A
100 kHz - 26.5 GHz
2
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
有
SNA6124A
100 kHz - 13.5 GHz
4
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
有
SNA6122A
100 kHz - 13.5 GHz
2
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB
有
