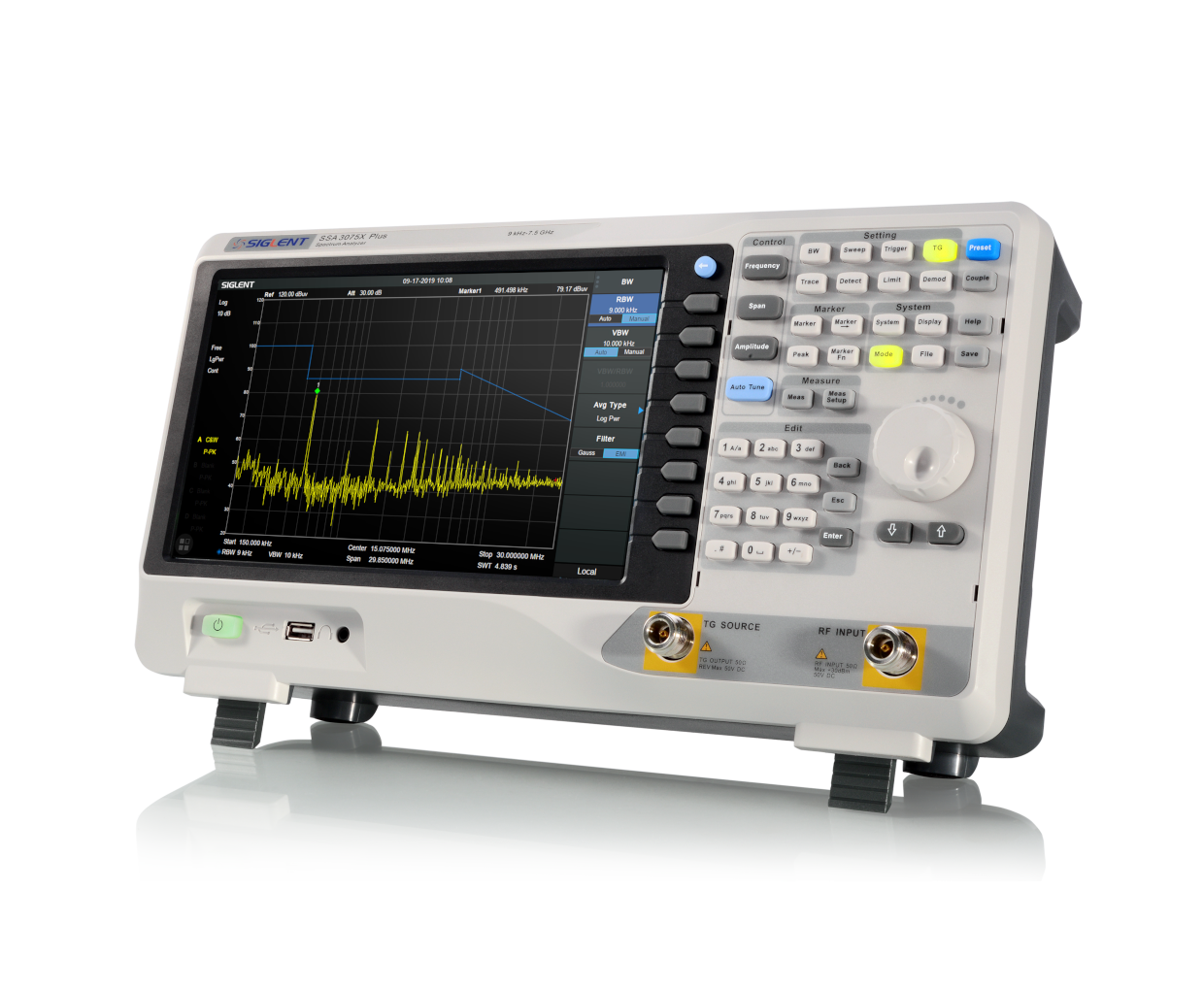

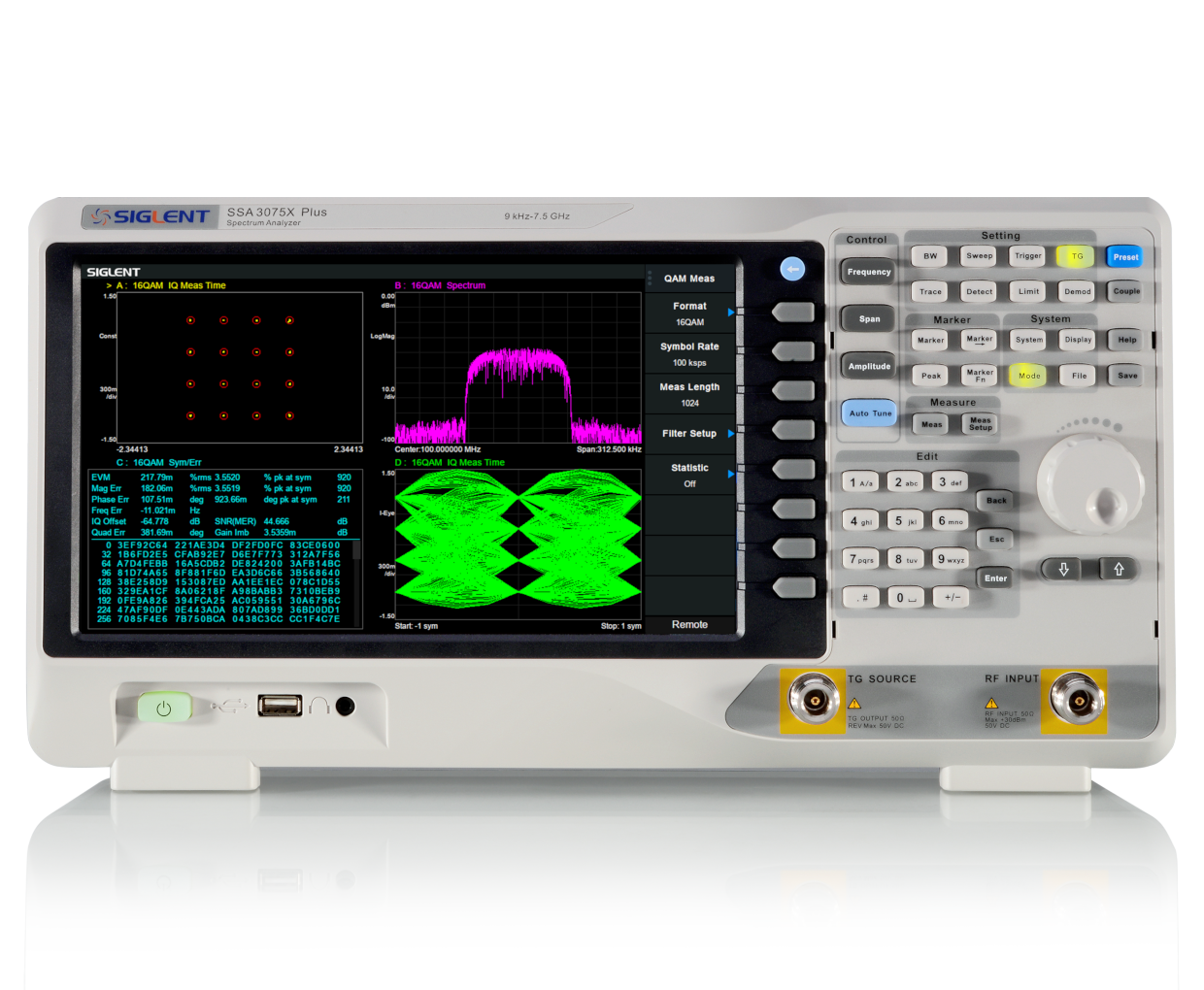

SSA3000X Plus系列频谱分析仪
主要特性
  • 频率范围9 kHz ~ 3.2 GHz
  • 显示平均噪声电平 DANL -161 dBm/Hz (典型值)
  • 相位噪声< -98 dBc/Hz(1 GHz,偏移 10 kHz,典型值)
  • 全幅度精度<0.7 dB
  • 最小分辨率带宽(RBW)1 Hz
  • 10.1英寸触摸屏

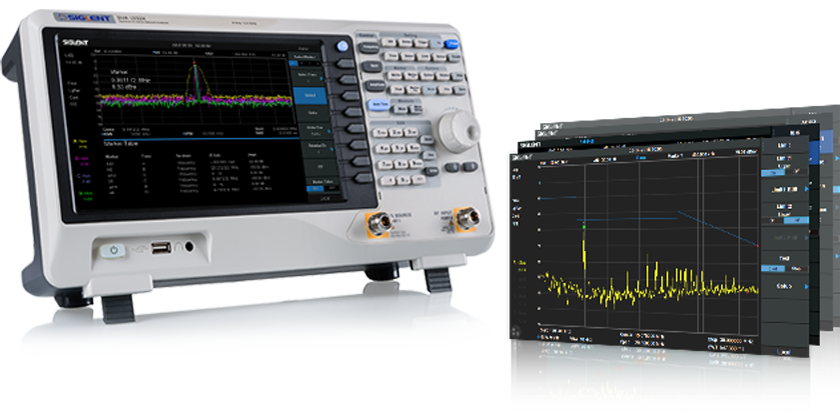

射频性能优异,操作简洁迷人
SSA3000X Plus作为鼎阳科技频谱分析仪的旗舰系列产品,采用先进的微波技术和现代数字处理算法,功能丰富,性能优异,采用现代工业设计,各项指标均达到了国际同类产品的领先水平,是一款性能优异的信号分析仪。
·  扫宽9 kHz 到2.1 GHz/3.2 GHz
·  显示平均噪声电平低于-161 dBm/Hz,全幅度精度优于0.7 dB,相位噪声低于-98 dBm/Hz,最小分辨率带宽1 Hz,频率分辨率达到0.01 Hz
·  标配前置放大器,远程控制指令集,EasySpectrum上位机软件
·  选配跟踪信号源,传输响应测量功能,驻波比测量功能,信号功率测量功能,EMI预兼容测试功能
·  便捷的操作界面和简洁的显示风格

射频性能优异,操作简洁迷人
射频性能优异,操作简洁迷人
SSA3000X Plus作为鼎阳科技频谱分析仪的旗舰系列产品,采用先进的微波技术和现代数字处理算法,功能丰富,性能优异,采用现代工业设计,各项指标均达到了国际同类产品的领先水平,是一款性能优异的信号分析仪。
·  扫宽9 kHz 到2.1 GHz/3.2 GHz
·  显示平均噪声电平低于-161 dBm/Hz,全幅度精度优于0.7 dB,相位噪声低于-98 dBm/Hz,最小分辨率带宽1 Hz,频率分辨率达到0.01 Hz
·  标配前置放大器,远程控制指令集,EasySpectrum上位机软件
·  选配跟踪信号源,传输响应测量功能,驻波比测量功能,信号功率测量功能,EMI预兼容测试功能
·  便捷的操作界面和简洁的显示风格

射频性能优异,操作简洁迷人

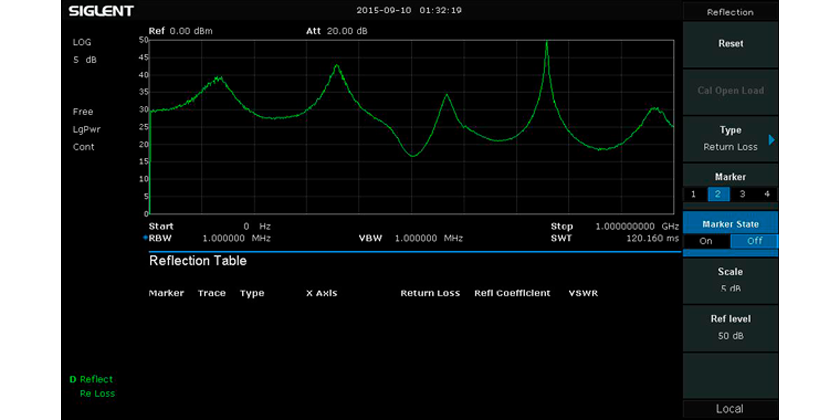

驻波比和传输响应测量
SSA3000X Plus可作为网络分析仪使用
· 配合跟踪信号源,可测量滤波器传输响应,线缆插损;
· 配合跟踪信号源和外置定向耦合器(RB3X32),可测量天线和电缆驻波比VSWR,回波损耗Return Loss;
驻波比和传输响应测量
SSA3000X Plus可作为网络分析仪使用
· 配合跟踪信号源,可测量滤波器传输响应,线缆插损;
· 配合跟踪信号源和外置定向耦合器(RB3X32),可测量天线和电缆驻波比VSWR,回波损耗Return Loss;

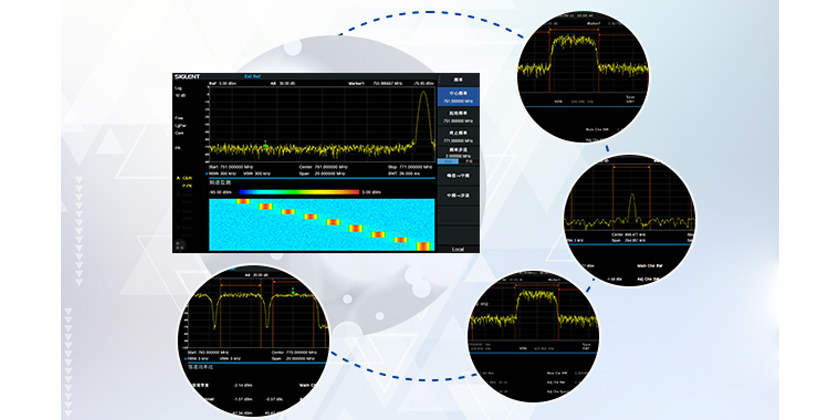

丰富的信号功率测量
具备丰富的无线通信信号功率测量功能:
· 信道功率(CHP, Channel Power),
· 邻道功率比(ACPR, Adjacent Channel Power Ratio),
· 占用带宽(OBW, Occupied Bandwidth),
· 时域功率(T-Power, Time Domain Power),
· 载噪比(CNR, Carrier Noise Ratio),
· 三阶交调分析(TOI, Third-Order Intercept),
· 谐波分析(Harmonic measurement),
· 频谱监测瀑布图(Spectrum Monitor)
丰富的信号功率测量
具备丰富的无线通信信号功率测量功能:
· 信道功率(CHP, Channel Power),
· 邻道功率比(ACPR, Adjacent Channel Power Ratio),
· 占用带宽(OBW, Occupied Bandwidth),
· 时域功率(T-Power, Time Domain Power),
· 载噪比(CNR, Carrier Noise Ratio),
· 三阶交调分析(TOI, Third-Order Intercept),
· 谐波分析(Harmonic measurement),
· 频谱监测瀑布图(Spectrum Monitor)

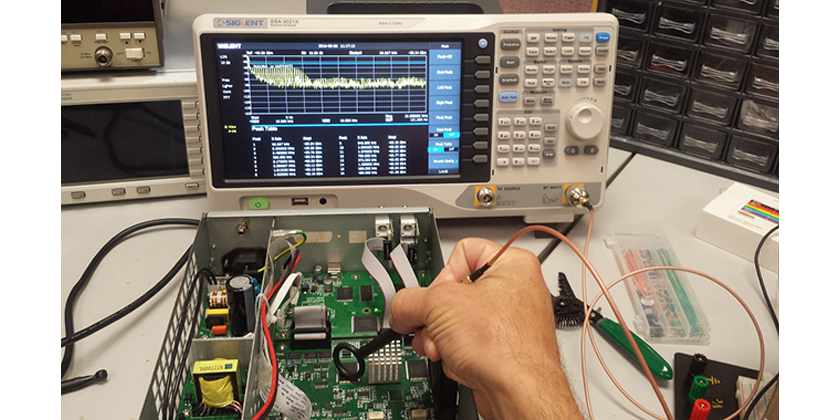

EMI预兼容测试
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括
· 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能;
· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线;
· 频率对数轴,实现对数频率显示和限制线;
· 符合CISPR 16-1-1的EMI滤波器和准峰值检波器,以及可配置准峰值的测量驻留时间;
· Siglent SRF5030T探头套装,是大部分辐射骚扰测试的利器,提供4种不同分辨率的磁场和电场探头,针对空间辐射,线缆,PCB等查找干扰源;SSA同时标配20dB的前置放大器,以提高系统测试灵敏度。
· Siglent  SEM5040A人工电源网络,产品的性能符合CISPR16-1-2:2006标准要求,适用于单相设备传导骚扰电压测量。
· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程,可极大节省预兼容测试的时间;该软件也支持全流程的文件配置,方便工程管理。
EMI预兼容测试
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括
· 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能;
· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线;
· 频率对数轴,实现对数频率显示和限制线;
· 符合CISPR 16-1-1的EMI滤波器和准峰值检波器,以及可配置准峰值的测量驻留时间;
· Siglent SRF5030T探头套装,是大部分辐射骚扰测试的利器,提供4种不同分辨率的磁场和电场探头,针对空间辐射,线缆,PCB等查找干扰源;SSA同时标配20dB的前置放大器,以提高系统测试灵敏度。
· Siglent  SEM5040A人工电源网络,产品的性能符合CISPR16-1-2:2006标准要求,适用于单相设备传导骚扰电压测量。
· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程,可极大节省预兼容测试的时间;该软件也支持全流程的文件配置,方便工程管理。

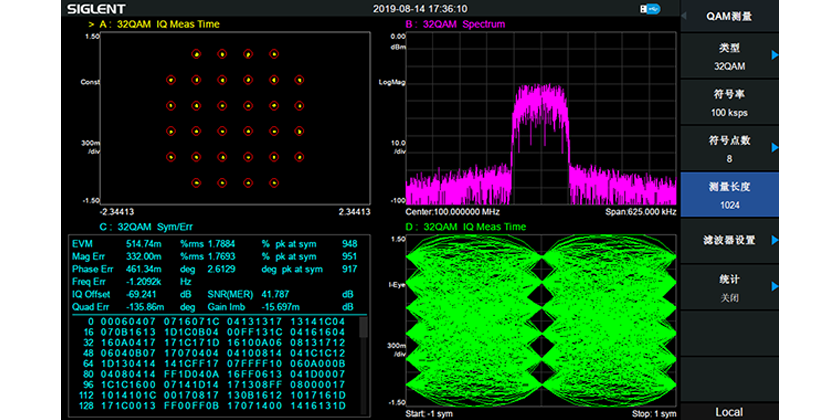

调制分析
丰富解调分析功能:
· 支持AM/FM模拟调制分析,以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能;
· 具备EVM,幅度和相位偏移误差,IQ偏移误差,增益不平衡等多种数据分析能力;
· 具备眼图,星座图,相位图,属于,频域,误差域等多种分析格式。

调制分析
丰富解调分析功能:
· 支持AM/FM模拟调制分析,以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能;
· 具备EVM,幅度和相位偏移误差,IQ偏移误差,增益不平衡等多种数据分析能力;
· 具备眼图,星座图,相位图,属于,频域,误差域等多种分析格式。

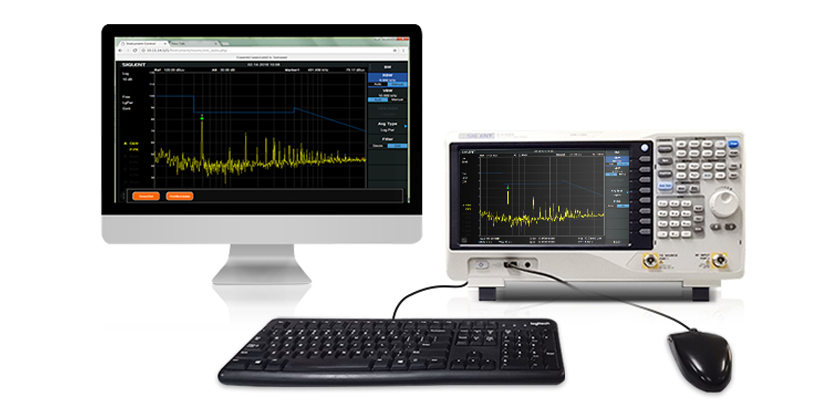

极简设计,便捷好用
· 现代工业设计,大气简洁的显示界面和操作方式
· 多点电容触摸屏,支持鼠标和键盘
· 支持屏幕编辑和保护
· 高级远程控制:支持基于电脑或手持终端设备的远程网络监控,FTP文件操作
极简设计,便捷好用
· 现代工业设计,大气简洁的显示界面和操作方式
· 多点电容触摸屏,支持鼠标和键盘
· 支持屏幕编辑和保护
· 高级远程控制:支持基于电脑或手持终端设备的远程网络监控,FTP文件操作
型号
频率范围
分辨率带宽(RBW)
相位噪声(典型值)
显示平均噪声电平(DANL)
含税价
SSA3021X Plus
9 kHz ~ 2.1 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz
-161 dBm/Hz
¥16,880
SSA3032X Plus
9 kHz ~ 3.2 GHz
1 Hz ~ 1 MHz
-98 dBc/Hz
-161 dBm/Hz
¥29,880
