频谱/信号分析仪

SSA3000X-R

SSA3000X-R

频率范围

9 kHz ~ 7.5 GHz

实时分析带宽

40 MHz

分辨率带宽（RBW）

1 Hz ~ 3 MHz

Created with Pixso.
Created with Pixso.
Created with Pixso. 立即询价
Created with Pixso. 数据手册
Created with Pixso. 产品视频

SSA3000X-R

SSA3000X-R

Created with Pixso.

产品简介

SSA3000X-R系列专为实时频谱分析而设计，频率范围9kHz至7.5GHz，实时分析带宽最高达40MHz（选配），满足多种应用场景需求。其独特的无间隙频谱测量及触发功能，精准捕获被强信号掩盖的小信号，特别适用于复杂电磁环境中的信号调试与分析。丰富的功能选项如高级测量套件、EMI测量套件等，进一步提升测试效率与准确性。

主要特性

  • 频率范围从9 kHz ~ 7.5 GHz
  • 最高实时分析带宽40 MHz
  • 100% POI 最短信号持续时间 7.2 us
  • 频谱图采集量50000 帧
  • 显示平均噪声电平 DANL -165 dBm/Hz （典型值）
  • 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
  • 标配矢量网络分析VNA功能以及DTF功能

产品优势

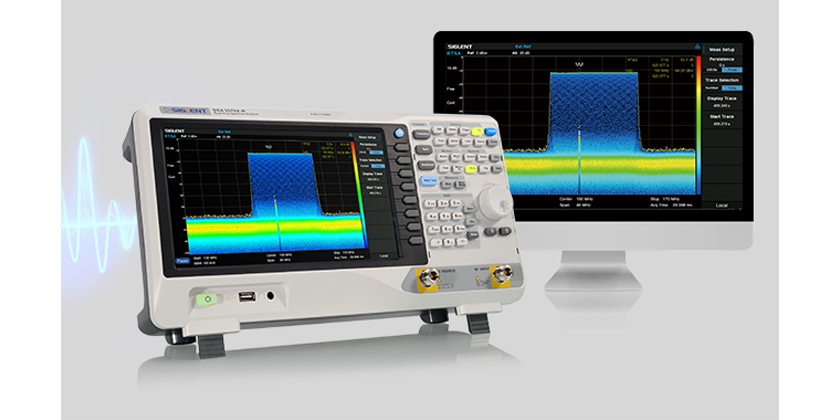

性能优异的实时频谱分析仪

SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的实时频谱分析仪。

· 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试

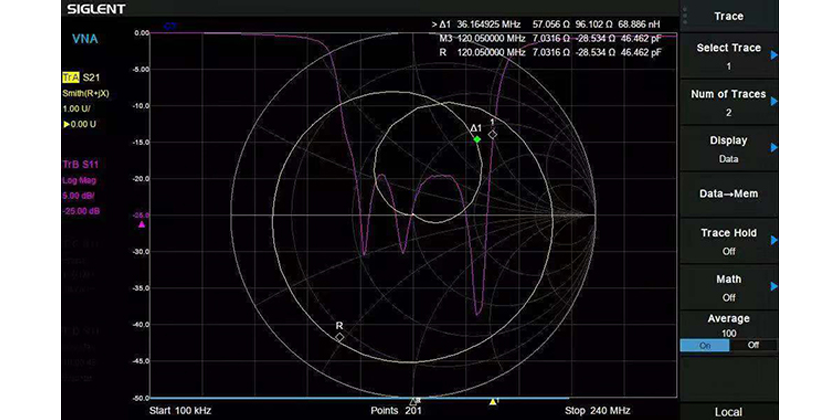

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz：

· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；

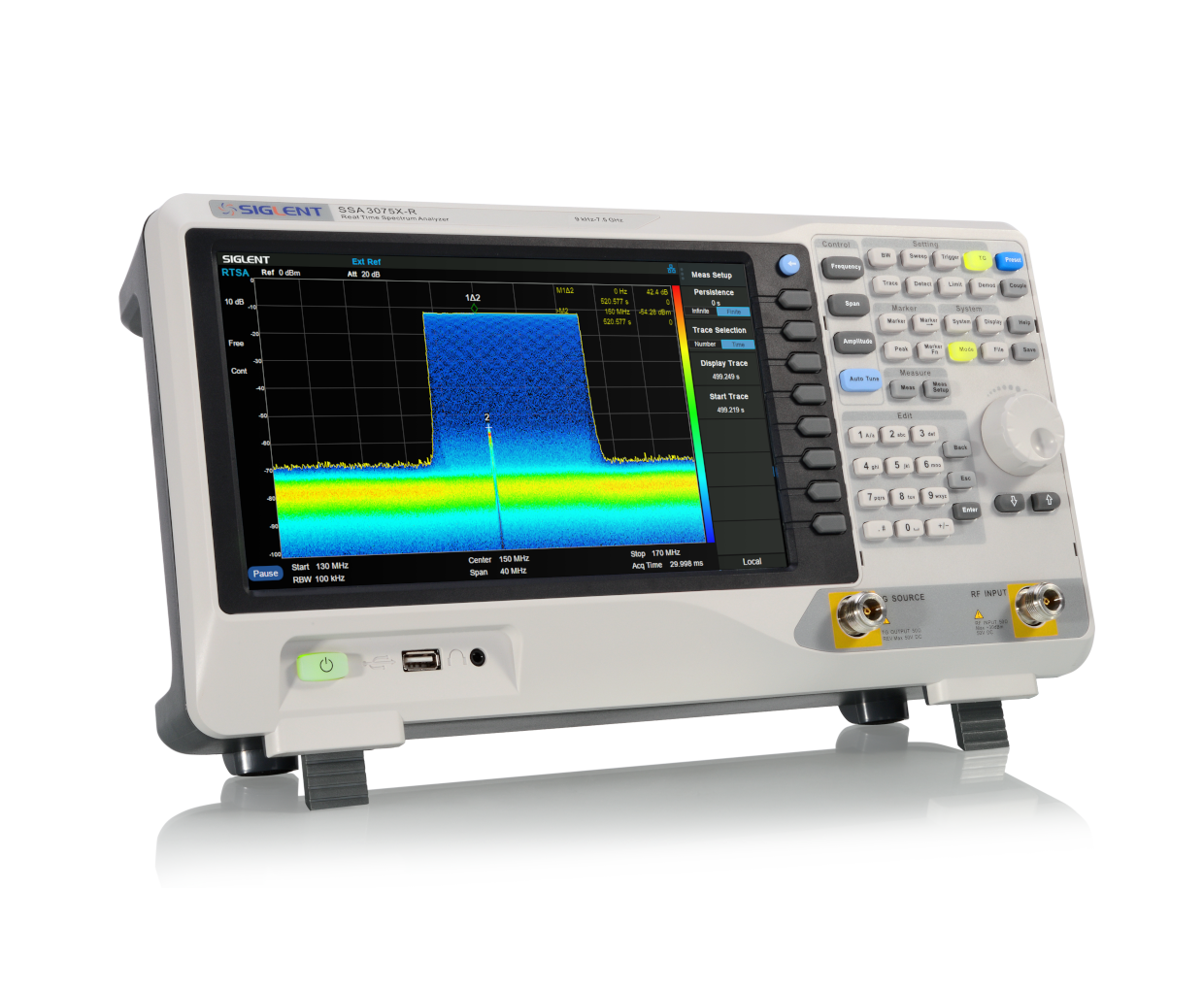

高速稳定的实时频谱采集、分析、显示

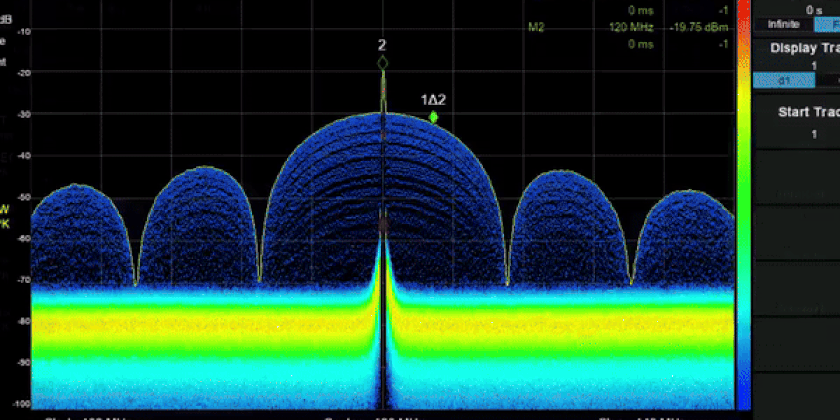

SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽信号），适用于观测分析小信号和跳频信号。

· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等

丰富的测量功能

SSA3000X-R具备多种测量模式，满足不同的测试需求：

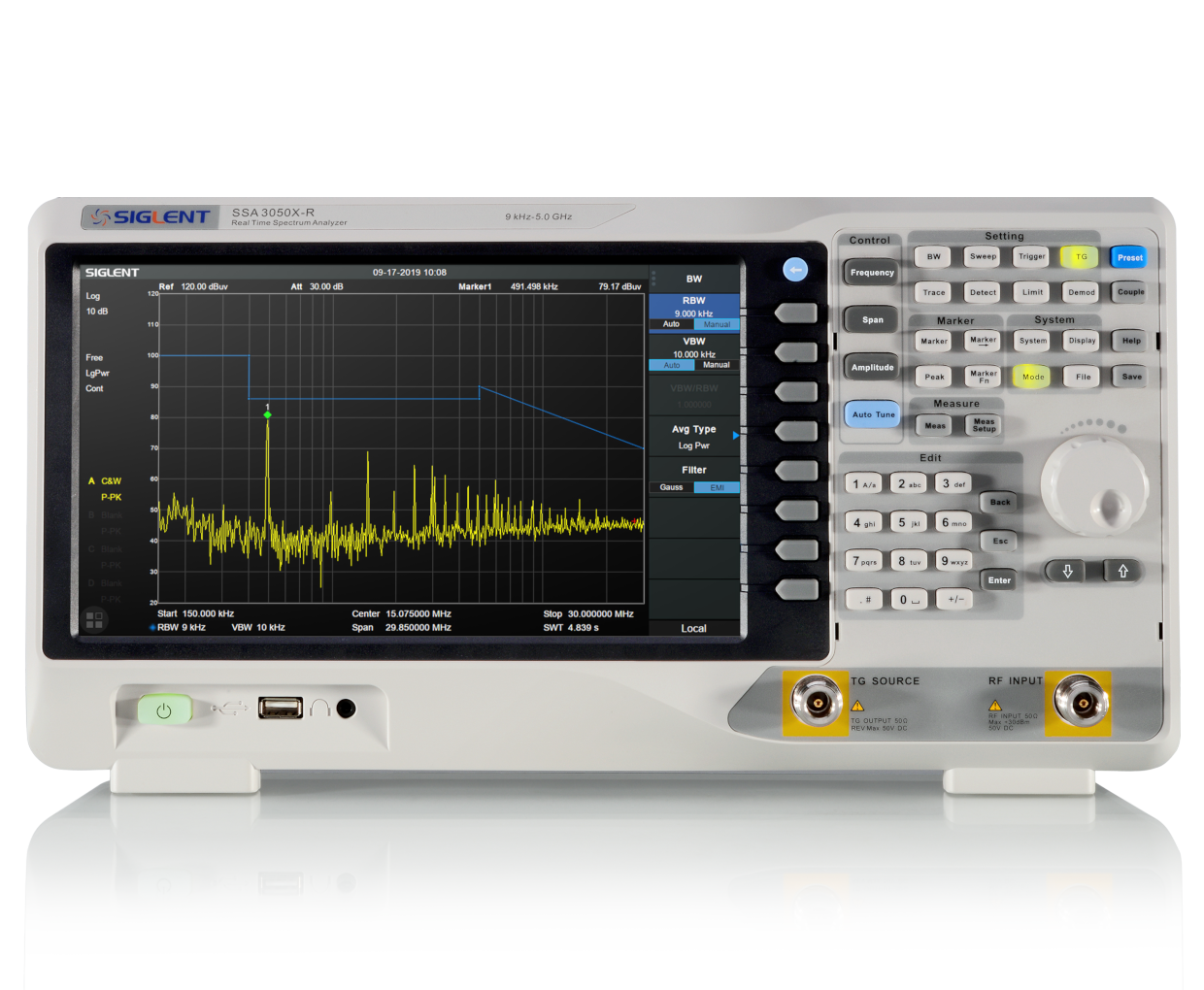

· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平

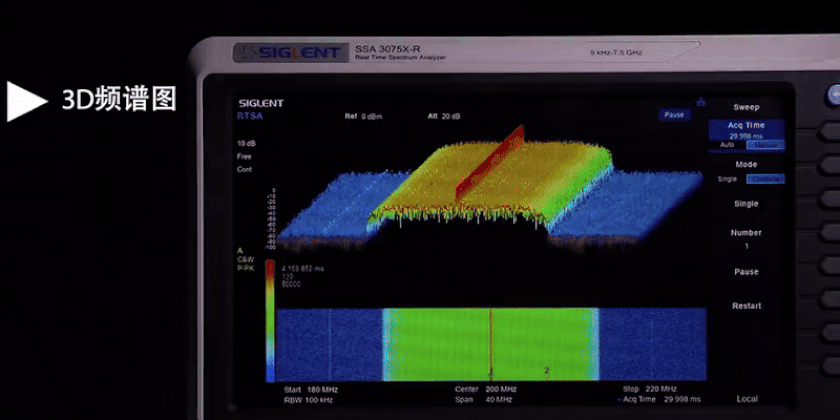

· 实时频谱模式：支持Density，3D，Spectrogram，PvT等多种显示方式，多维度观察复杂瞬变信号

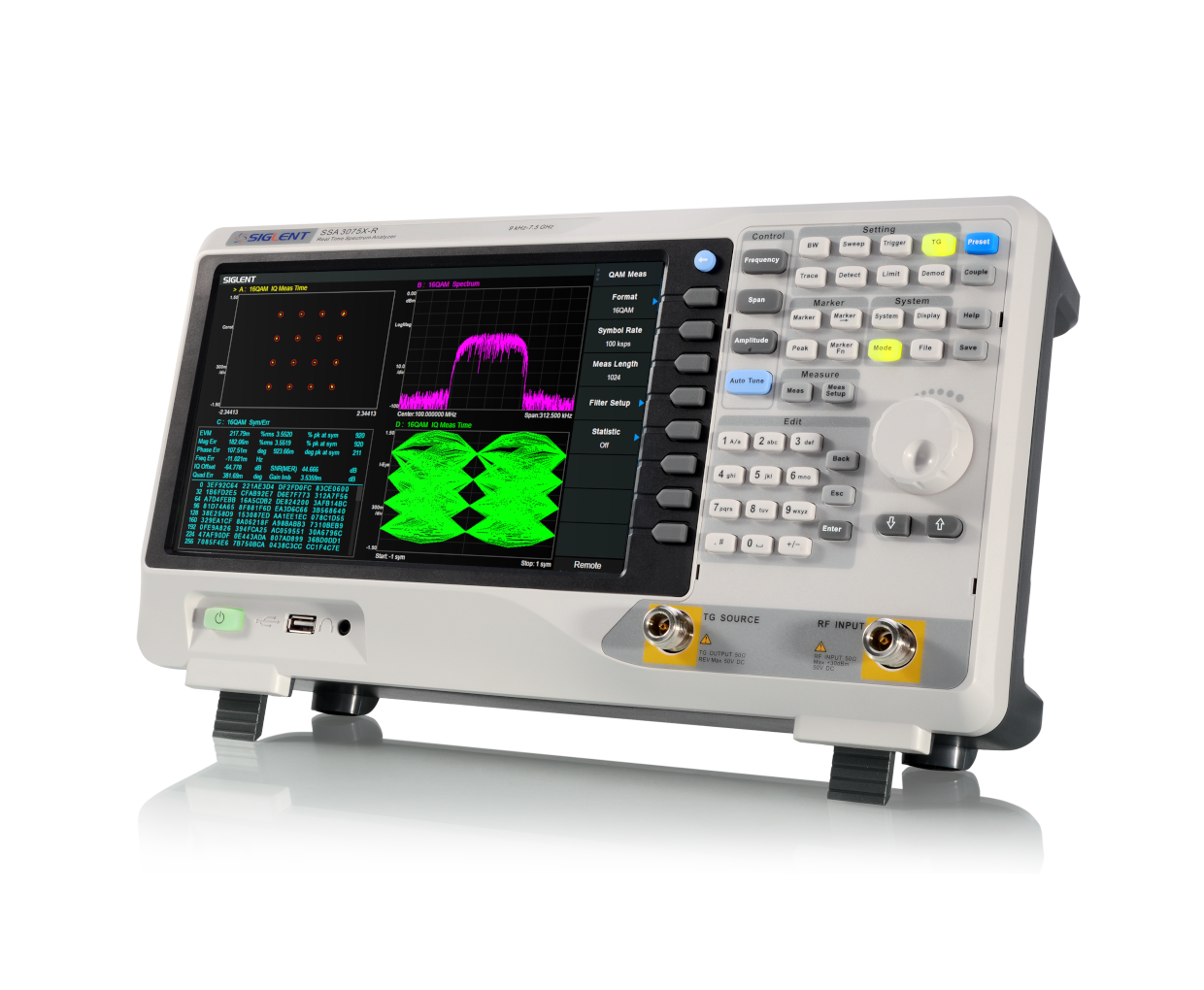

· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
​· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
​· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器

产品参数

查看所有参数
Created with Pixso.

配置您的仪器

Created with Pixso.
选配
Created with Pixso.
标配

产品型号

加入对比 产品型号频率范围实时分析带宽相位噪声(典型值)显示平均噪声电平（DANL）矢量网络分析范围分辨率带宽（RBW）跟踪源 价格

资料下载

通用
Created with Pixso. Created with Pixso.

产品
描述
USB数据线
USB数据线

USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSA3000X-R快速指南
SSA3000X-R快速指南

仪器标配的快速指南。

通用
Created with Pixso. Created with Pixso.

产品
描述
N-BNC-2L
N-BNC-2L

N-BNC线缆， 2 GHz带宽

点击查看射频线缆及连接器手册

N-N-6L
N-N-6L

N-N线缆，6 GHz带宽，700 mm

点击查看射频线缆及连接器手册

N-SMA-6L
N-SMA-6L

N-SMA线缆，6 GHz带宽，700mm

点击查看射频线缆及连接器手册

N-N-18L
N-N-18L

N-N线缆，18 GHz带宽，1000 mm

点击查看射频线缆及连接器手册

N-SMA-18L
N-SMA-18L

N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

点击查看射频线缆及连接器手册

UkitSSA3X
UkitSSA3X

反射电桥，1 MHz~2.5 GHz；2 x N(M)-N(M)

点击查看射频线缆及连接器手册

F503FE
F503FE

机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

点击查看校准件手册

F503ME
F503ME

机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 4.5 GHz

点击查看校准件手册

F504FS
F504FS

机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

点击查看校准件手册

F504MS
F504MS

机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

点击查看校准件手册

F603FE
F603FE

机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

点击查看校准件手册

F603ME
F603ME

机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

点击查看校准件手册

F604FS
F604FS

机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

点击查看校准件手册

F604MS
F604MS

机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz5000

点击查看校准件手册

SRF5030T
SRF5030T

3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

点击查看探头手册

便携软包BAG-S2
便携软包BAG-S2

便携软包BAG-S2，适用于SSA3000X Plus， SSA3000X， SVA1000X，SSA1000X，SDS5000X，SDS3000X HD，SDS3000X，SDS2000X，SDS2000X Plus系列

USB-GPIB适配器
USB-GPIB适配器

把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

SEM5040A
SEM5040A

人工电源网络（选件）， 9 kHz/150 kHz ~ 30 MHz， 内置限幅器和10 dB衰减器，最大电流16A

SSA-RMK
SSA-RMK

6U标准高，482.6mm标准宽

SEM5000A系列电子校准件
SEM5000A系列电子校准件

频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

点击查看校准件手册

SSM5000A系列开关矩阵
SSM5000A系列开关矩阵
频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。
SSU5000A系列机械开关
SSU5000A系列机械开关
工作频率范围DC-50GHz，含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，支持TTL电平控制

所有选件
Created with Pixso. Created with Pixso.

产品
描述
SSA3000XR-AMA
SSA3000XR-AMA

模拟调制分析（选件）， AM/FM

SSA3000XR-AMK
SSA3000XR-AMK

高级测量套件，可测信道功率、邻道功率比、占用带宽、时域功率、载噪比、三阶交调分析、谐波分析、瀑布图

SSA3000XR-EMI
SSA3000XR-EMI

EMI测量套件（选件）：包含EMI滤波器和准峰值检波器， PC上位机软件

SSA3000XR-RT40
SSA3000XR-RT40

40 MHz实时分析带宽

SSA3000XR-WDMA
SSA3000XR-WDMA

数字调制分析（选件）： ASK/FSK/PSK/MSK/QAM， 解调分析带宽与实时分析带宽一致
