产品简介
SSG6082A-V的输出频率高达8GHz,CW信号最大设置功率可达30 dBm,既可以作为高精度射频输入,又可以作为调制信号的载波。高频率和功率输出范围可以满足Wi-Fi 6E、Wi-Fi 7和IMT等通信系统的大功率测试需求。
主要特性
- 输出频率范围9kHz~8GHz
- 指标电平范围-140dBm~30dBm

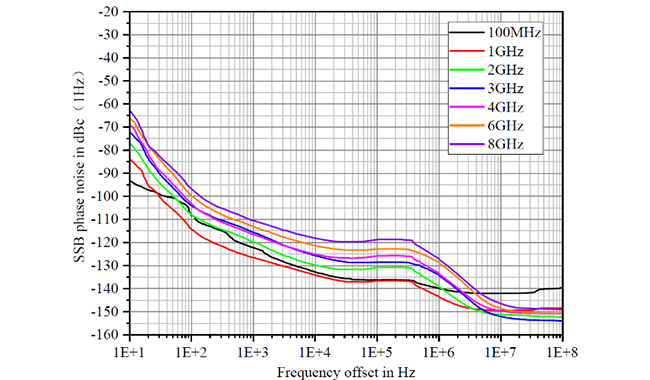

- 相位噪声<-132 dBc/Hz@1 GHz,偏移10 kHz(典型值)
- 射频调制带宽1GHz
- 支持LTE、5G NR、Wi-Fi 7等常见的通信协议信号模拟
array(8) {
[18]=>
string(53) "https://www.siglent.com/products/oscilloscope/filter/"
[23]=>
string(44) "https://www.siglent.com/products/vna/filter/"
[22]=>
string(58) "https://www.siglent.com/products/spectrum_analyzer/filter/"
[24]=>
string(53) "https://www.siglent.com/products/rf-generator/filter/"
[21]=>
string(54) "https://www.siglent.com/products/arb_generator/filter/"
[""]=>
string(32) "https://www.siglent.com/product/"
[25]=>
string(53) "https://www.siglent.com/products/power_supply/filter/"
[27]=>
string(51) "https://www.siglent.com/products/multimeter/filter/"
}
频率范围
9 kHz~8 GHz
频率分辨率
0.001 Hz
IQ调制
支持
SSG6082A-V的输出频率高达8GHz,CW信号最大设置功率可达30 dBm,既可以作为高精度射频输入,又可以作为调制信号的载波。高频率和功率输出范围可以满足Wi-Fi 6E、Wi-Fi 7和IMT等通信系统的大功率测试需求。

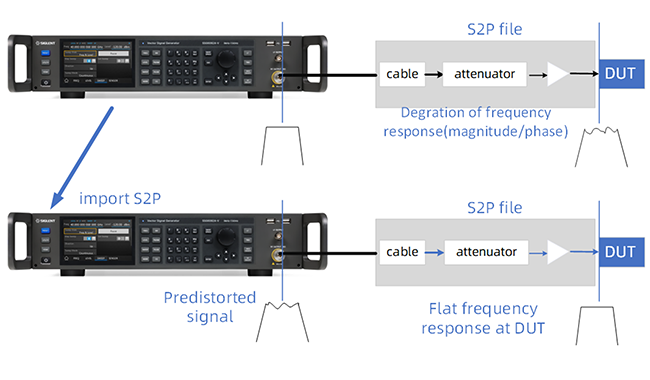

在测试的过程中,难免会受到测试链路的影响,SSG6082A-V支持根据链路系统的S2P文件来自动进行幅度和相位补偿。通过补偿,可以使信号的幅度在整个频率范围内更加平坦。该功能使SSG6082A-V具有更强的系统兼容性,使信号源更好地满足广泛的应用场景,确保测试系统精确高效的运行。

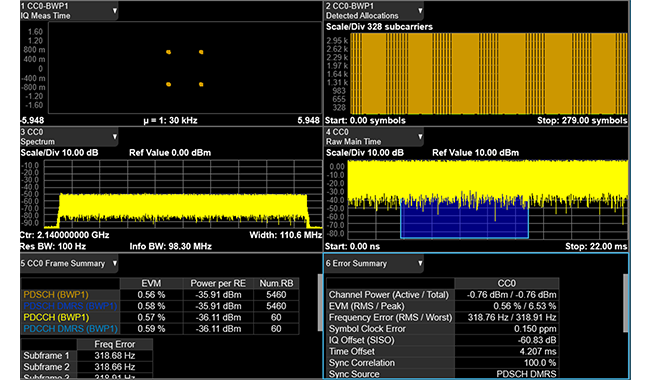

SSG6082A-V射频调制输出具有出色的1GHz带宽特性,优秀的ACPR特性,可以满足绝大部分通信测试需求。支持常见的PSK,FSK,ASK等数字调制方式,还支持1024QAM等高阶数字调制。生成WLAN、5G NR、LTE等常见通信协议信号时均具有良好的EVM。
· SSG6082A-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体,方便地在设计、研发、生产、测试各个阶段满足客户的不同需求
· SigIQPro信号生成软件把信号生成能力提升到全新的水平,支持5G NR、LTE、WLAN 、Bluetooth、IoT、Custom OFDM、Custom IQ等多种常见通信协议
· 用户界面支持直观操作,并提供相关的文档帮助,提供了一种便捷的方式来创建符合标准的波形;兼容自定义的各种数据格式转化,并支持下载波形文件到鼎阳科技信号发生器进行播放
· 先用后付,0元抢先体验!SiglQPro信号生成软件的每个功能各提供30次免费试用,让您在兼容仪器上不受限制地使用该软件的全部功能
· 点击了解 SigIQPro信号生成软件
| 加入对比 | 产品型号 | 频率范围 | I/Q带宽 | 频率分辨率 | IQ调制 | 最大输出功率 | 相位噪声 | 显示 | 通信接口 | 价格 |
|---|
1. 优化矢量信号质量
1.线性调频增加波形显示
2.多音支持每根谱线幅度、相位、开关独立可控
3.兼容SMBV100B远程指令
4.当marker文件点数与波形文件点数不匹配时,重置marker为初始值
5.修正了一些bug
a)解决custom加载星座图失败的问题
b)解决线性调频波形异常的问题
c)解决功率计填充平坦度列表不生效的问题
1.切换频率导致IQ模式关闭时增加提示弹窗
2.新增选件:”SigIQPro-IEEE.802.11.a/b/g/n/ac”
3.新增线性调频功能
4.修正了一些bug
a)解决IQ模式下开启RF时功率不准的问题
b)解决开启arb滤波后功率不准的问题
c)解决多载波列表清空后插入失败问题
d)解决削峰/缩放后波形异常问题
1.第一个正式发布的版本
USB数据线,用于仪器与PC通信。使用前,需要在PC端安装NI-VISA驱动。
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。
SSG6082A-V系列快速操作指南,更多详细操作教程,请参考用户手册。
标配校准证书
把仪器的 USB 接口扩展成 GPIB 接口,通过 GPIB 指令能更轻松地完成各项操作的任务,USB 遵循 USB2.0 规范,GPIB 遵循 IEEE488.2 标准。

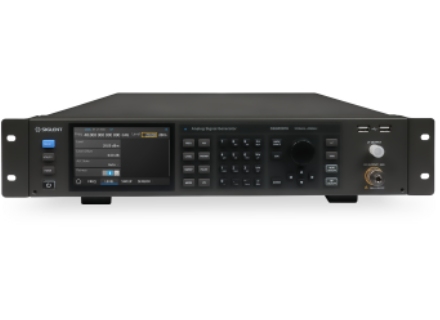

机架安装套件,高度2U,适用于SSG6000A、SSG6M80A、SSG6082A-V系列射频信号发生器
生成符合蓝牙BR、EDR、LE标准的信号
主要用于室外的低数据速率无线网络
Custom OFDM模块基于正交频分复用的高度定制化配置生成基带信号数据
脉冲串发生器
脉冲调制
1G 射频带宽
5G NR无线通信协议信号回放
LTE FDD无线通信协议信号回放
LTE TDD无线通信协议信号回放
WLAN.802.11.ax 协议信号回放
WLAN.802.11.be 协议信号回放
IEEE.802.11 b/g/a/n/ac 信号回放
GSM/EDGE 信号回放
WCDMA/HSPA+信号回放
