8 GHz
20 GSa/s
4 + EXT
SIGLENT Technologies의 플래그십 오실로스코프 신제품인 SDS7000A 시리즈는 최대 대역폭이 8GHz로 확장되었으며, 상승 시간은 58ps에 불과해 4GHz 대역폭 오실로스코프보다 두 배 이상 빠른 속도를 제공합니다. MIPI-DPHY, DDR2/DDR3, USB2.0, 2.5/5/10GBASE-T 등의 신호 측정을 지원하므로 더 다양한 시나리오에 응용할 수 있습니다. 또한 새로운 15.6인치 고해상도 터치스크린과 분할 화면 디스플레이 기능으로 더 새로워진 측정 경험을 제공합니다.
대역폭: 8GHz, 6GHz, 4GHz, 3GHz
메모리 깊이: 최대 2Gpts/채널
아날로그 디지털 변환기(ADC): 12-bit
실시간 샘플링 속도: 최대 20GSa/s
파형 캡처 속도: 최대 1,000,000wfm/s
20GSa/s의 샘플링 속도로 신호 왜곡을 제거합니다. 저장 깊이가 1Gpts/ch에 이르므로, 최대 샘플링 속도에서 최대 50밀리초 동안 끊김 없이 완전한 신호 시퀀스를 캡처할 수 있습니다. 검색 및 탐색 또는 히스토리 도구를 이용해 저장된 전체 추적 데이터를 분석합니다. 각 샘플은 12비트 아날로그 디지털 변환기(ADC)를 활용해 양자화 오차를 제한하므로, 엔지니어가 파형을 세부적으로 명확하게 관찰하고 정확히 측정할 수 있습니다.

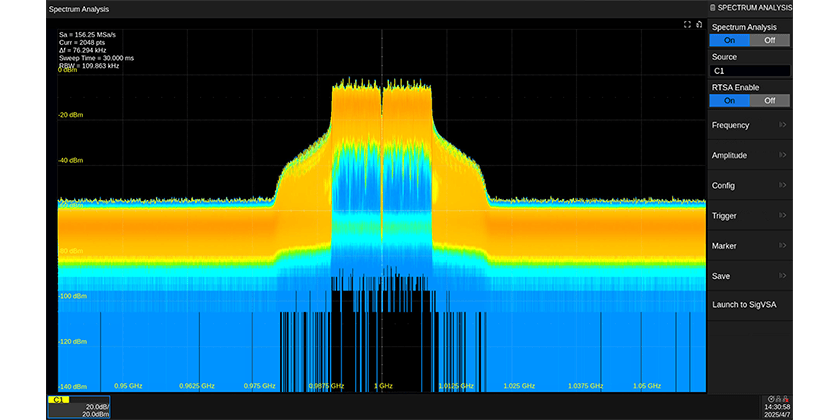

RTSA 및 디지털 하향 변환(DDC) 기술을 탑재한 SDS7000A는 최대 1GHz 실시간 분석 대역폭을 지원합니다. 밀도 플롯, 스펙트럼 모니터링, 3D 시각화를 포함한 고급 디스플레이 모드를 제공합니다. 기존 슈퍼헤테로다인 스펙트럼 분석기에 비해, SDS7000A는 더 높은 대역폭과 더 빠른 신호 획득을 지원하므로 5G NR, 4G LTE, Wi-Fi에서 과도 이벤트를 캡처하는 데 적합합니다.

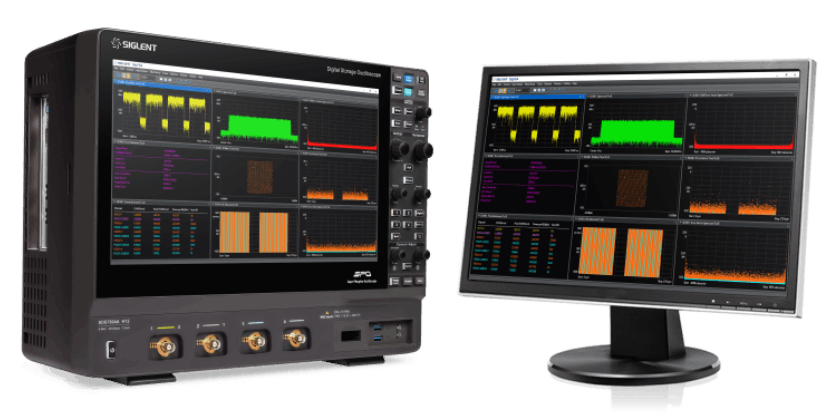

SDS7000A는 SigVSA 벡터 신호 분석 소프트웨어를 탑재하여 외부 장비 없이 DDC 출력에서 바로 신호 분석을 수행할 수 있습니다. 기본 BPSK부터 4G LTE, 5G NR, IEEE 802.11b/a/g/n/ac/ax/be 표준, 4096QAM 등, 복잡한 광대역 신호에 이르는 다양한 신호 유형의 복조를 지원합니다. 실시간 및 오프라인 파형 분석이 모두 지원되어 시험실과 후처리 워크플로에서 유연한 이용이 가능합니다.

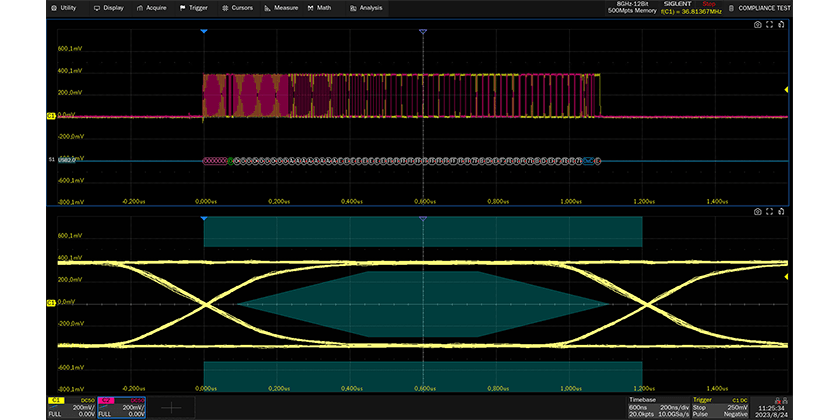

고속 시스템 신호 무결성 분석의 핵심인 아이 다이어그램은 고속 통신 신호의 특성을 보여줍니다. 부호 간 누화, 잡음 및 대역폭의 영향을 관찰하여 시스템의 품질을 평가할 수 있습니다. 지터 분석은 시스템에서 짧은 시간 동안의 변화에 대한 통계적 분포 특성을 파악하며, 디지털 통신 시스템과 고속 신호 전송의 디버깅에 흔히 사용됩니다. SDS7000A 시리즈는 지터 및 아이 특성 파악을 위한 자동 매개변수 측정을 지원합니다. 간편한 설정과 자동 측정으로 디버깅 속도를 높이고 엔지니어링 설계 테스트를 단순화할 수 있습니다.
SIGLENT의 SDS7000A는 USB 2.0, 100base-TX, 1000base-T, 100base-T1, 1000base-T1을 포함한 통신 표준을 토대로 시스템을 평가할 수 있는 내장형 적합성 테스트 솔루션입니다. 사용자는 테스트 항목을 유연하게 구성할 수 있으며, 소프트웨어는 오실로스코프를 제어하여 테스트를 자동으로 완료하고 참조 표준과 비교한 후 신호 테스트 결과(통과/실패)를 자동으로 제공합니다. 따라서 심각한 신호 및 전송 문제를 신속하게 파악하고 해결하는 데 도움이 됩니다.
