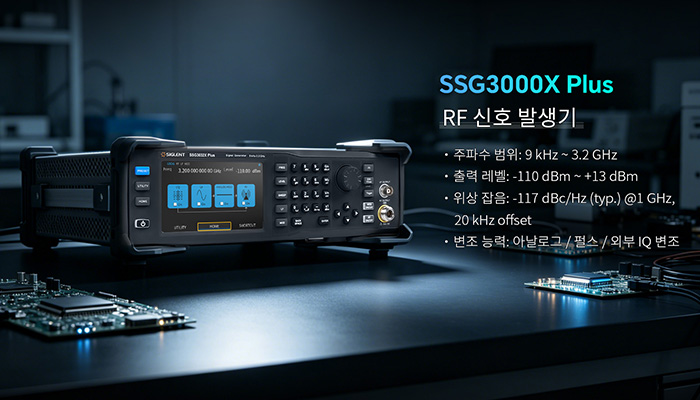

Siglent launches the SSG3000X Plus Series RF signal generators. Covering a frequency range of 9 kHz to 3.2 GHz with maximum output power of +20 dBm, the series features an optional high-stability OCXO reference source, excellent phase noise, and significantly improved pulse signal fidelity, delivering pure signal output and stable performance.

The SSG3000X Plus comes standard with AM/FM/PM analog modulation, pulse modulation, and USB power meter control. It supports custom pulse sequences and external IQ modulation, and is equipped with a 5-inch capacitive touchscreen. The SSG3000X Plus is well suited for RF component characterization, research and development, manufacturing, education, and maintenance applications, providing a pure, stable, and competitively priced professional RF signal solution.

옵션인 고정밀 OCXO 레퍼런스 소스는 주파수 안정도를 크게 향상시켜, 온도 안정성을 높여주고 경년 변화율을 낮춰줍니다. 따라서 온도 변화와 장시간 작동에 따른 주파수 드리프트가 줄기 때문에 장시간 테스트를 진행하는 고정밀 부문의 엄격한 정확도 요건을 충족하며, 신호 출력의 장시간 신뢰성도 보장합니다.

위상 잡음 성능이 1GHz 반송파(20kHz 오프셋 포함)에서 -117dBc/Hz(일반) 이상이며, 광대역 잡음은 일반적으로 40MHz 오프셋에서 -153dBc/Hz 이상입니다. 고조파 및 비고조파 억제 성능이 넓은 주파수 범위에서 뛰어나 고정밀 수신기 테스트 및 고감도 측정 시 결과가 정확하고 안정적으로 나옵니다.

표준 AM/FM/PM 아날로그 변조는 내부 소스, 외부 소스, 내부 + 외부 변조 소스를 지원합니다. IQE 모델에서 사용할 수 있는 외부 IQ 변조는 외부 I/Q 입력으로 구현됩니다. SDG6000X 기저대역 소스와 페어링하면 16QAM 및 QPSK 같이 RF 변조 대역폭이 200MHz인 벡터 신호를 발생할 수 있어, 복잡한 디지털 변조 신호 발생에 필요한 요건을 충족합니다.

펄스 변조는 일반 상승/하강 시간이 15ns 미만이며 온/오프 비율은 최대 68dBc입니다. 펄스 파형이 더 평탄해 파워 증폭기나 T/R 모듈 같은 장치가 손상될 위험이 그만큼 적습니다. 단일 펄스 모드, 이중 펄스 모드, 최대 펄스 2047의 펄스 시퀀스 모드(옵션 PT)가 지원되고, 펄스 폭과 주기를 정밀하게 조정할 수 있어 펄스 장비 테스트 요건을 충족합니다.

5인치 정전식 터치스크린에 마우스와 키보드가 지원되어 직관적으로 조작할 수 있습니다. 최대 65,535개 포인트를 지원하는 스텝 및 리스트 스윕 기능에 여러 트리거 모드를 함께 사용할 수 있어 주파수 및 레벨 스윕이 빠릅니다. 내장된 USB 파워 미터 제어 기능이 케이블 손실과 온도 드리프트를 자동으로 보상합니다. USB, LAN, 옵션인 GPIB 인터페이스와 함께 웹 원격 제어 기능을 사용하여 자동화 테스트 환경에 원활하게 통합할 수 있습니다.

The SSG3000X Plus series RF signal generators, designed to deliver exceptional signal purity, stability, and versatility for precision RF testing. The new series enhances frequency stability, phase noise performance, and pulse fidelity while offering comprehensive modulation capabilities and intuitive operation. Ideal for RF component characterization, research and development, manufacturing, education, and maintenance, it provides a pure, reliable, and cost-effective professional solution.
