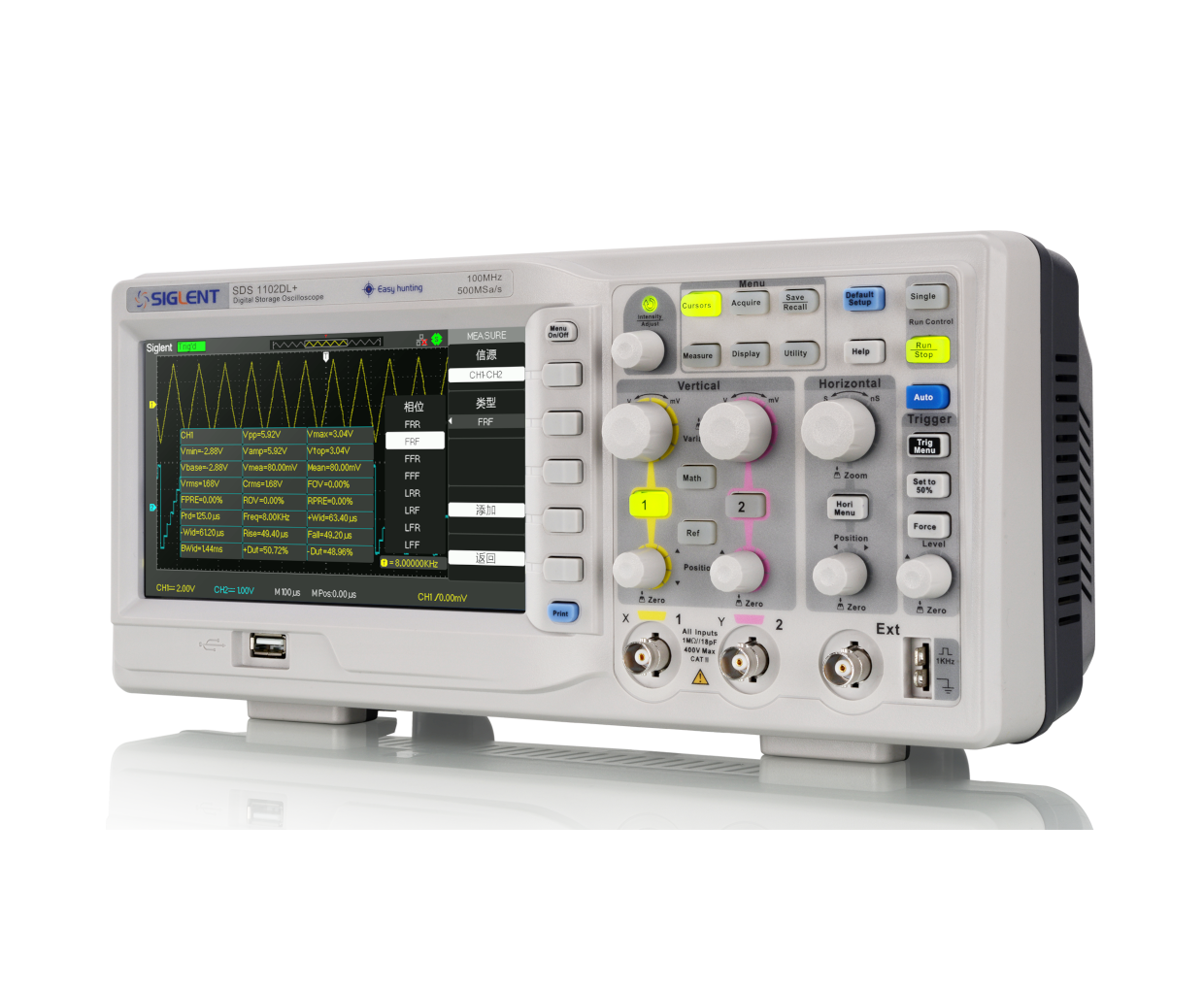

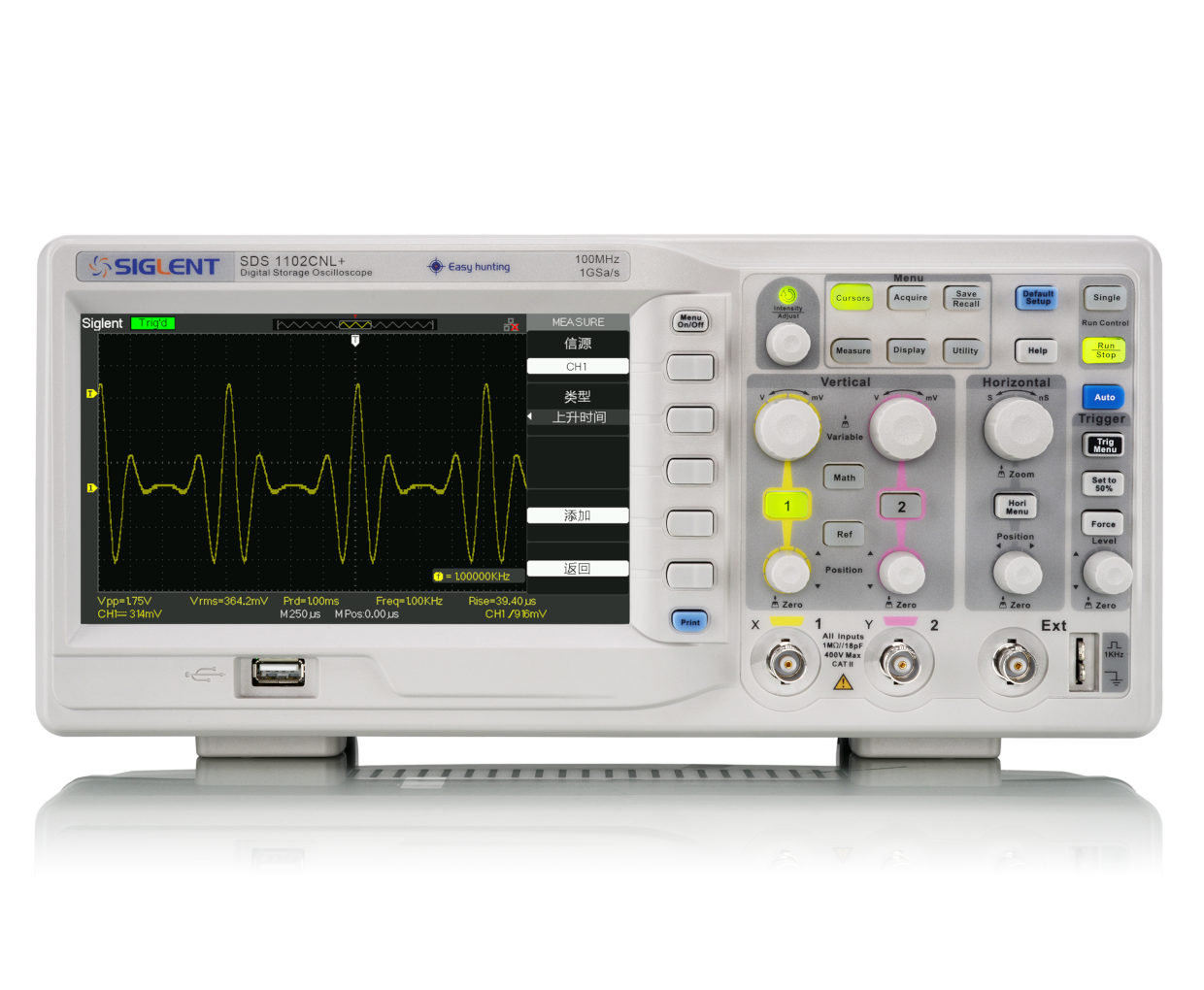

SDS1000CNL+/DL+系列数字示波器
  • 模拟通道带宽100 MHz、200 MHz
  • 最大存储深度32 Kpts、40 Kpts
  • 实时采样率高达1 GSa/s,等效采样率50 GSa/s
  • 2 通道 + 1 个外触发通道
  • 接口USB Host、USB Device、LAN、Pass/Fail
便捷的操作和全局控制

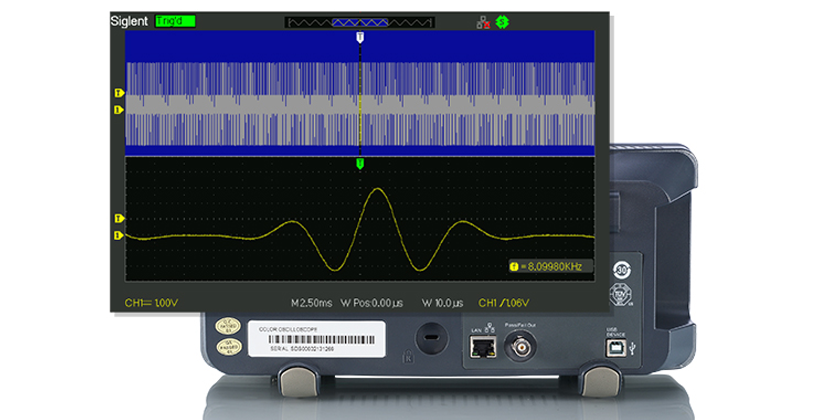

· 一键Zoom功能:一键式设计的视窗扩展功能可对整体波形的布局做波形扩展显示,极大方便了用户对波形的观察、测量和分析。

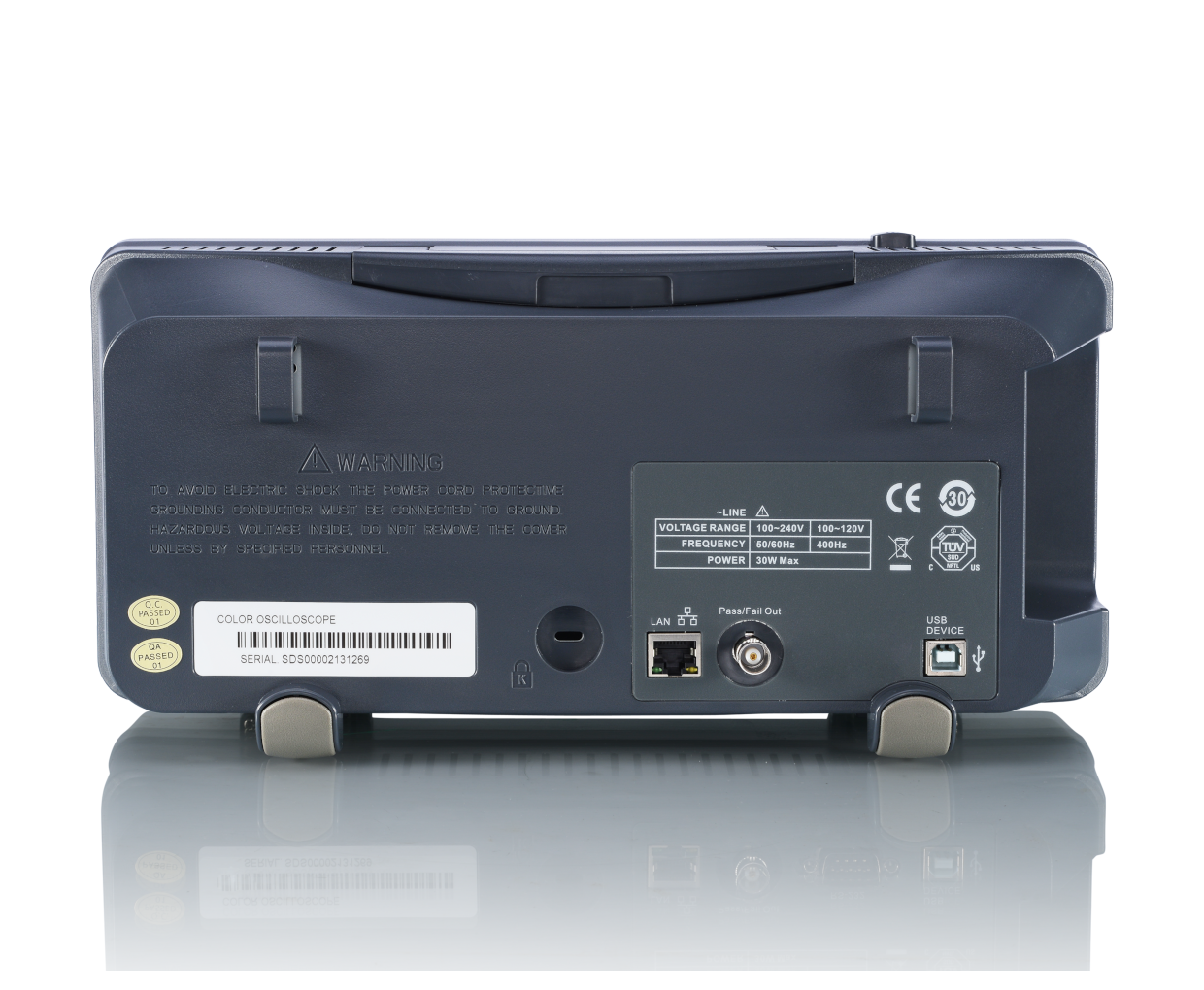

· 支持USB Host、USB Device、LAN(VXI-11)、Pass/Fail多种接口:便于连接外部设备进行远程控制、数据和图片的保存等功能。
便捷的操作和全局控制
· 一键Zoom功能:一键式设计的视窗扩展功能可对整体波形的布局做波形扩展显示,极大方便了用户对波形的观察、测量和分析。
· 支持USB Host、USB Device、LAN(VXI-11)、Pass/Fail多种接口:便于连接外部设备进行远程控制、数据和图片的保存等功能。
强大的数据分析测量功能

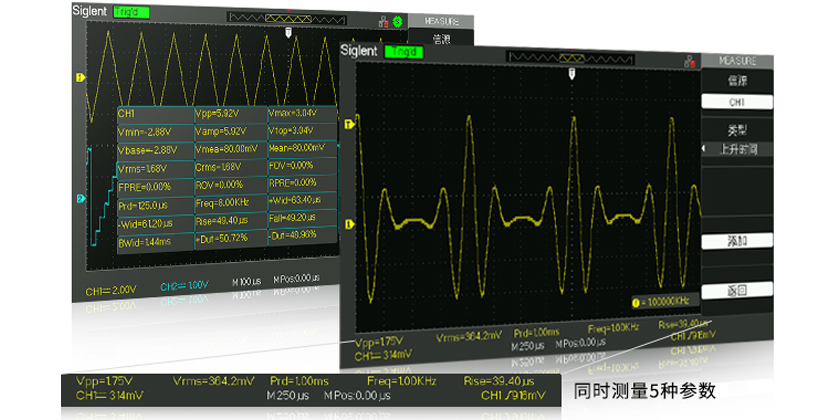

· 支持电压、时间和延迟3大测试种类,可同时测量周期、频率、相位、幅值等 32 种参数值。用户可根据需求配置 5 组参数显示,也可全部显示测量结果。

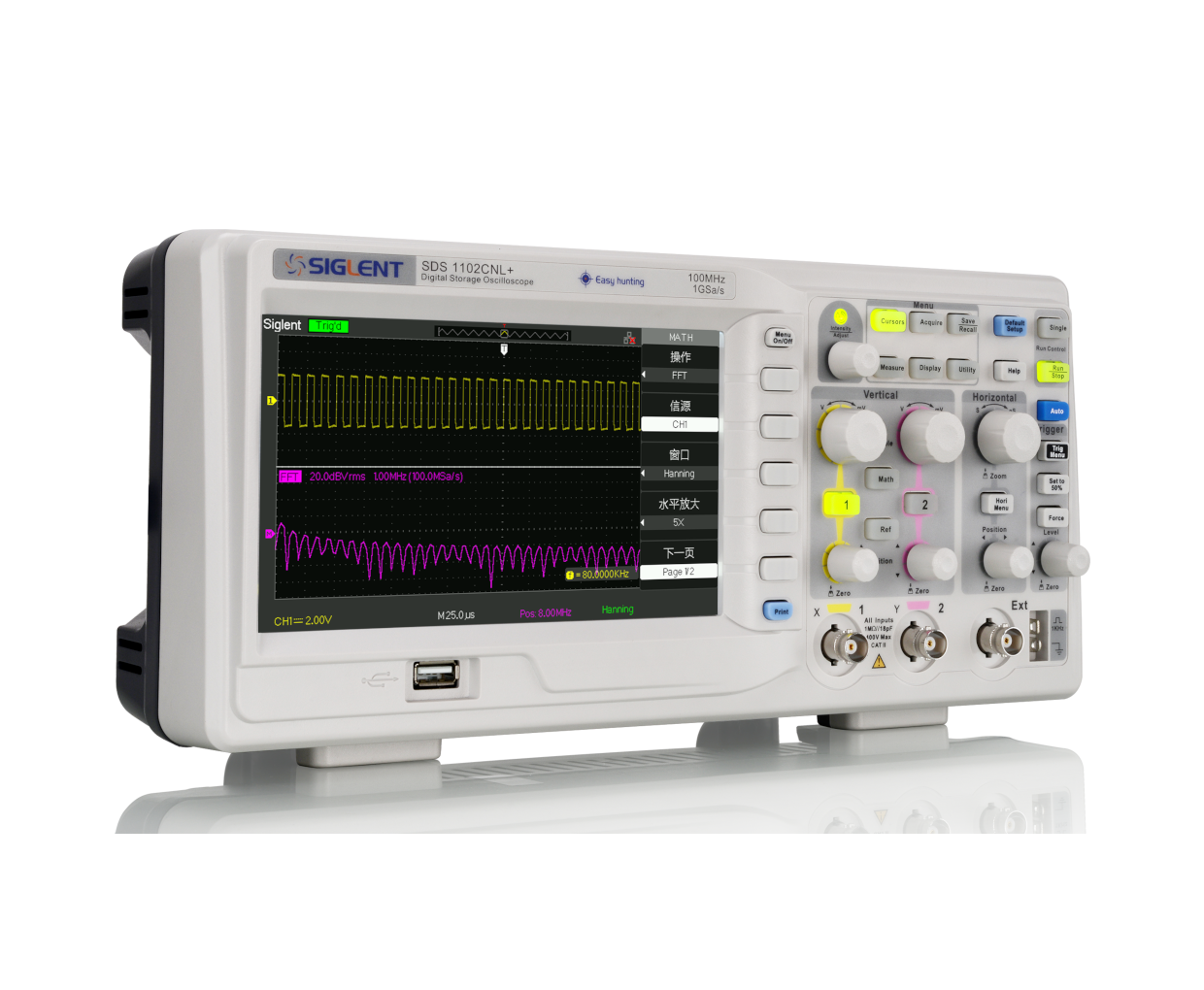

· 支持 5 中数学运算:+、-、*、/、FFT,支持通道波形和FFT波形分屏显示,方便用户同时观测。
强大的数据分析测量功能
· 支持电压、时间和延迟3大测试种类,可同时测量周期、频率、相位、幅值等 32 种参数值。用户可根据需求配置 5 组参数显示,也可全部显示测量结果。
· 支持 5 中数学运算:+、-、*、/、FFT,支持通道波形和FFT波形分屏显示,方便用户同时观测。
清晰的波形细节和数据回放
· 高达2 Mpts的存储深度,用户能够使用更高的采样率捕获更长的时间信号,快速放大需要关注的区域,保证精细的波形分辨率,能纵览全局,兼顾细节呈现。

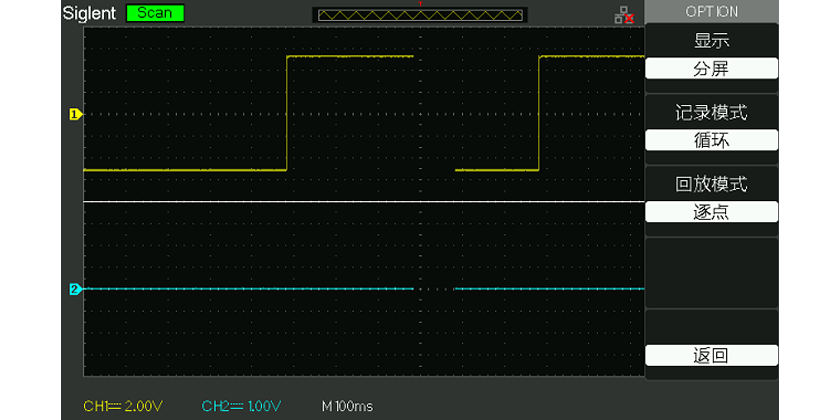

· 数字记录仪功能可实时无死区记录波形数据,7 M数据存储空间,支持外部存储器扩展,记录后可回放数据,便于信号观测。
清晰的波形细节和数据回放
· 高达2 Mpts的存储深度,用户能够使用更高的采样率捕获更长的时间信号,快速放大需要关注的区域,保证精细的波形分辨率,能纵览全局,兼顾细节呈现。
· 数字记录仪功能可实时无死区记录波形数据,7 M数据存储空间,支持外部存储器扩展,记录后可回放数据,便于信号观测。

规格参数
带宽 SDS1102CNL+:100 MHz
SDS1102DL+:100 MHz
SDS1202DL+:200 MHz
实时采样率 SDS1102CNL+:1 GSa/s
SDS1102DL+:500 MSa/s
SDS1202DL+:500 MSa/s
通道数 2 + EXT
存储深度 SDS1102CNL+:40 Kpts
SDS1102DL+:30 Kpts
SDS1202DL+:30 Kpts
触发源 CH1、CH2、EXT、EXT/5、AC Line
触发类型 边沿、脉宽、视频、斜率、交替
触发方式 自动、正常、单次
数学运算 +、-、*、/、FFT
数学滤波 高通、低通、视频、斜率、交替
数据记录仪 提供7 Mpts记录空间
外部存储 位图存储、CSV存储、波形存储、设置存储
接口          USB Host、USB Device、LAN、RS232、Pass/Fail
标配探头 2 套无源探头,PB470
2 套无源探头,PP510
2 套无源探头,PP215
屏幕 7 英寸 TFT-LCD 显示屏,分辨率 800*480
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
参考价
SDS1102CNL+
100 MHz
2 + EXT
1 GSa/s
-
40 Kpts
电商专卖
SDS1102DL+
100 MHz
2 + EXT
500 MSa/s
-
32 Kpts
电商专卖
SDS1202DL+
200 MHz
2 + EXT
500 MSa/s
-
32 Kpts
电商专卖
