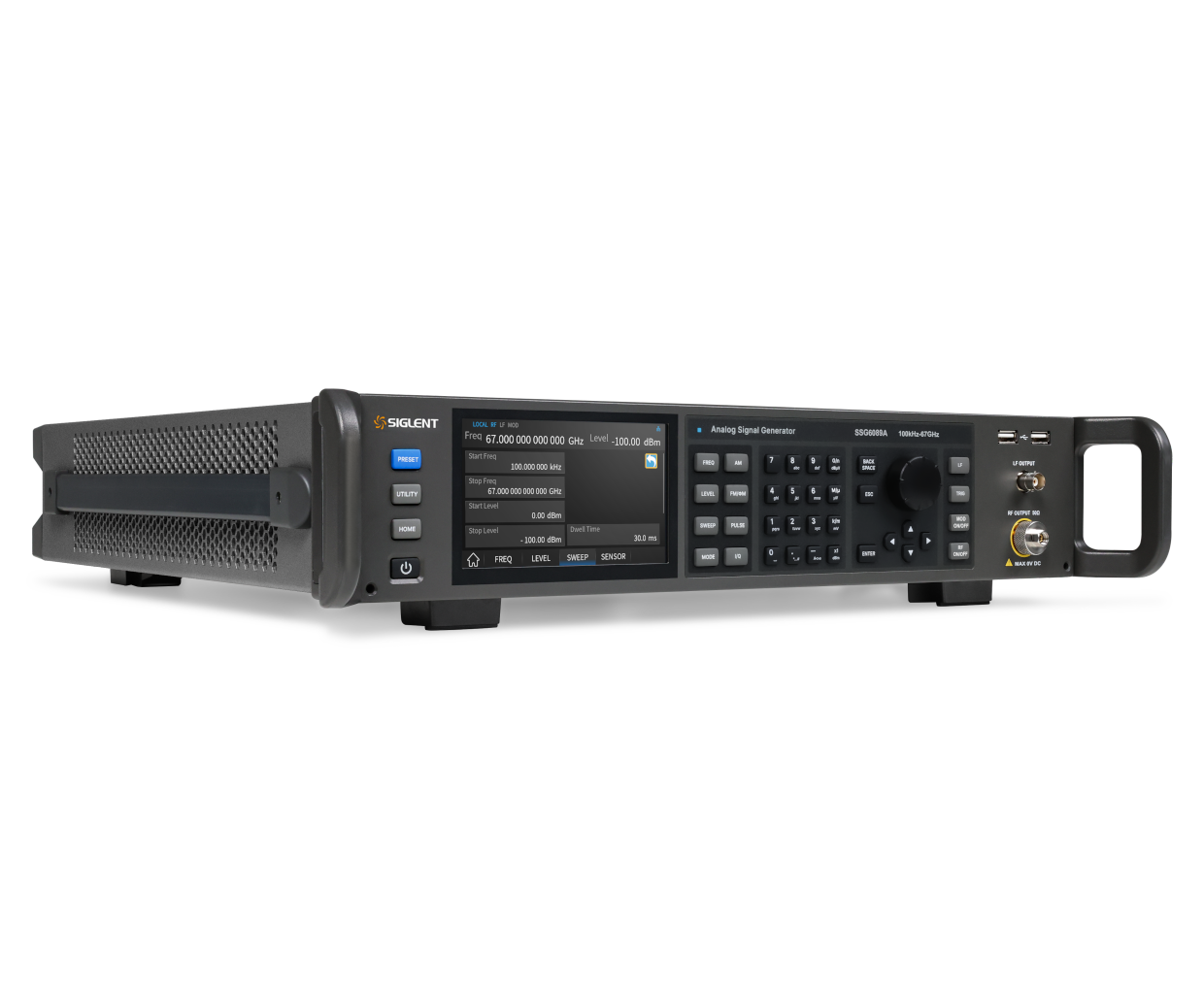

SSG6000A系列微波信号发生器
主要特性
  • 最高输出频率13.6 GHz/20 GHz/40GHz
  • 电平设置范围 -130 dBm ~ 24 dBm
  • 输出频率分辨率可达0.001 Hz
  • 幅度精度≤0.7 dB(典型值)
  • 支持AM/FM/PM/脉冲调制,支持内外部调制方式
  • 相位噪声<-135 dBc/Hz@1 GHz,偏移10 kHz(典型值)
  • 支持脉冲调制功能(选件),脉冲串发生器,用户可自定义脉冲序列(选件)


×

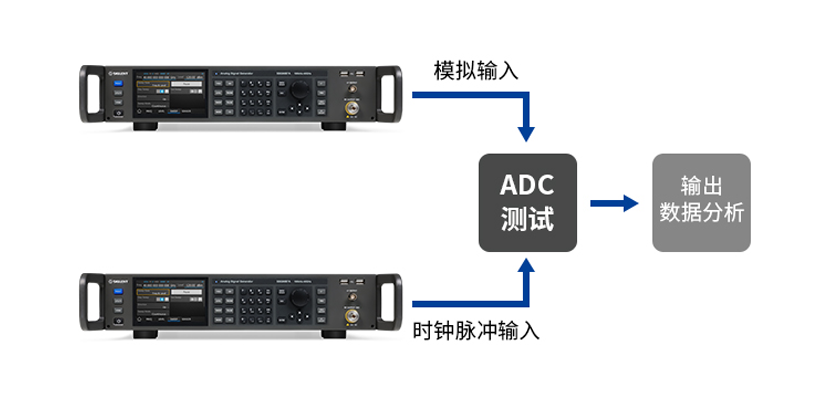

更纯净的频谱
在进行各种接收机测试时,有时候接收机带外的干扰信号可能会比带内信号的能量还高,所以在进行此类接收机测试时,要求信号源模拟的带外信号具有极高的频谱纯度和极低的宽带噪声,以防带内信号淹没在噪声中无法真实地测得接收机性能。

SSG6000A的相位噪声低至-135 dBc/Hz,且在各个载波频率下,指标均达到国际领先水平;谐波、次谐波及非谐波最低可达-60 dBc,频谱纯净度高,能够很好地适配各种极端测试及本地振荡器替代需求。
更纯净的频谱
在进行各种接收机测试时,有时候接收机带外的干扰信号可能会比带内信号的能量还高,所以在进行此类接收机测试时,要求信号源模拟的带外信号具有极高的频谱纯度和极低的宽带噪声,以防带内信号淹没在噪声中无法真实地测得接收机性能。

SSG6000A的相位噪声低至-135 dBc/Hz,且在各个载波频率下,指标均达到国际领先水平;谐波、次谐波及非谐波最低可达-60 dBc,频谱纯净度高,能够很好地适配各种极端测试及本地振荡器替代需求。

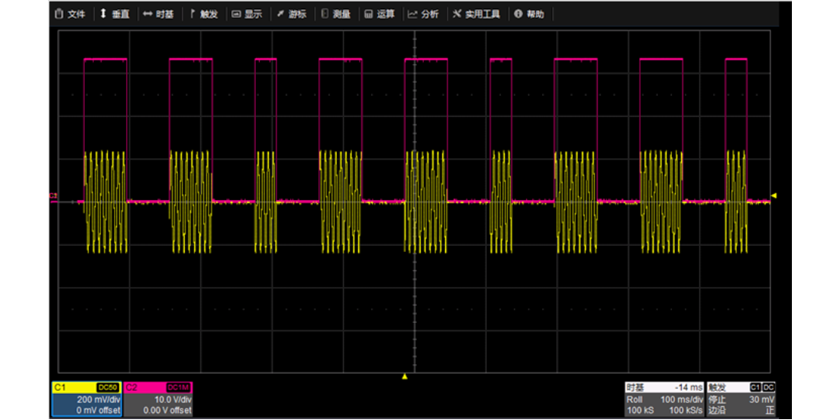

更高精度的脉冲发生器/时钟源
通常汽车毫米波雷达和EW接收机都是设计为工作在极限情况下,所以在其功能和灵敏度测试中,要求测试信号具有高度可重复性,精确的幅度和频率,并且Pulse宽度需要足够小。在更复杂的测试中比如接收机的相参处理间隔(CPI)、距离分辨率等,还需要信号源能够输出复杂的脉冲串。

SSG6000A标配了高精度时钟源,可选配安装脉冲调制、脉冲发生器以及脉冲串发生器,可输出最低宽度为20ns的脉冲,且分辨率可达10ns,能充分满足汽车毫米波雷达系统测试。
更高精度的脉冲发生器/时钟源
通常汽车毫米波雷达和EW接收机都是设计为工作在极限情况下,所以在其功能和灵敏度测试中,要求测试信号具有高度可重复性,精确的幅度和频率,并且Pulse宽度需要足够小。在更复杂的测试中比如接收机的相参处理间隔(CPI)、距离分辨率等,还需要信号源能够输出复杂的脉冲串。

SSG6000A标配了高精度时钟源,可选配安装脉冲调制、脉冲发生器以及脉冲串发生器,可输出最低宽度为20ns的脉冲,且分辨率可达10ns,能充分满足汽车毫米波雷达系统测试。
更高的输出功率和更大的动态范围
鼎阳SSG6000A还提供了 -130 dBm ~ 24 dBm的宽电平输出范围,能够很好地补偿电缆、夹具在微波频率范围使用时产生的衰减,使测试结果更精准,并在预算层面为针对特定应用进行优化的精密配件留出了大量空间。
更高的输出功率和更大的动态范围
鼎阳SSG6000A还提供了 -130 dBm ~ 24 dBm的宽电平输出范围,能够很好地补偿电缆、夹具在微波频率范围使用时产生的衰减,使测试结果更精准,并在预算层面为针对特定应用进行优化的精密配件留出了大量空间。
规格参数
输出频率范围 100 kHz~ 13.6 GHz/20 GHz/40 GHz
频率设置分辨率 0.001 Hz
幅度分辨率 0.01 dB
相位噪声 -135 dBc/Hz offset 10 kHz @1 GHz(典型值)
幅度精度 ≤0.7 dB(典型值)
调制模式 支持AM/FM/PM/脉冲调制
最大电平设置范围 -130 dBm ~ +24 dBm
最大输出功率 +22 dBm
其他功能 脉冲发生器,脉冲串发生器
显示 5英寸电容触摸屏,800(RGB)*480
接口     标配:USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,10/100Base,RJ-45); 选配:GPIB
型号
频率范围
频率分辨率
IQ调制
最大输出功率
相位噪声
显示
通信接口
参考价(含税)
SSG6087A
CW MODE 100 kHz~40 GHz
0.001 Hz
+16 dBm
<-135 dBc/Hz@1 GHz,偏移10 kHz(典型值)
5 英寸电容触摸屏
USB-HOST,USB DEVICE(USB-TMC),LAN(VXI-11,Socket,Telnet),选配GPIB
联系询价
SSG6085A
CW MODE 100 kHz~20 GHz
0.001 Hz
+22 dBm
<-135 dBc/Hz@1 GHz,偏移10 kHz(典型值)
5 英寸电容触摸屏
USB-HOST,USB DEVICE(USB-TMC),LAN(VXI-11,Socket,Telnet),选配GPIB
联系询价
SSG6083A
CW MODE 100 kHz~13.6 GHz
0.001 Hz
+22 dBm
<-135 dBc/Hz@1 GHz,偏移10 kHz(典型值)
5 英寸电容触摸屏
USB-HOST,USB DEVICE(USB-TMC),LAN(VXI-11,Socket,Telnet),选配GPIB
联系询价
